معرفی اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DHO924S

اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DHO924S یک اسیلوسکوپ دیجیتال رومیزی چهارکاناله با پهنای باند ۲۵۰ مگاهرتز و تفکیک‌پذیری عمودی ۱۲ بیت است. نام انگلیسی کامل آن RIGOL DHO924S 4-Channel 250 MHz High-Resolution Digital Oscilloscope است. این مدل برای آزمایشگاه الکترونیک، طراحی سامانه‌های امبدد، تعمیرات تخصصی برد، بررسی منابع تغذیه و ثبت رخدادهای گذرا ساخته شده است. تفاوت مهم نسخه S با DHO924 معمولی، وجود خروجی مولد تابع و شکل موج دلخواه تک‌کاناله و امکان تحلیل پاسخ فرکانسی است. انتخاب آن باید بر اساس پهنای باند، تعداد کانال‌های هم‌زمان، نرخ نمونه‌برداری در حالت‌های مختلف و نوع پراب انجام شود، نه صرفاً یک عدد حداکثری.

طراحی فشرده و رابط کاربری لمسی

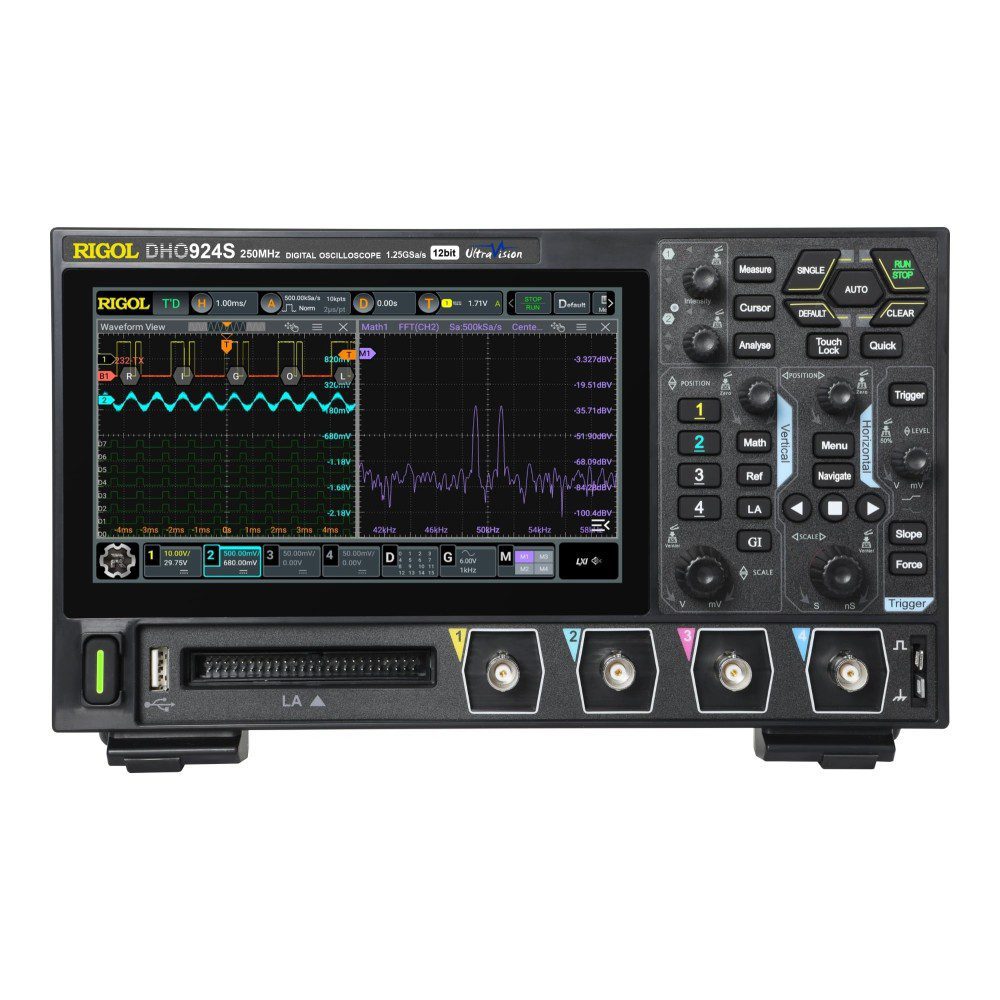

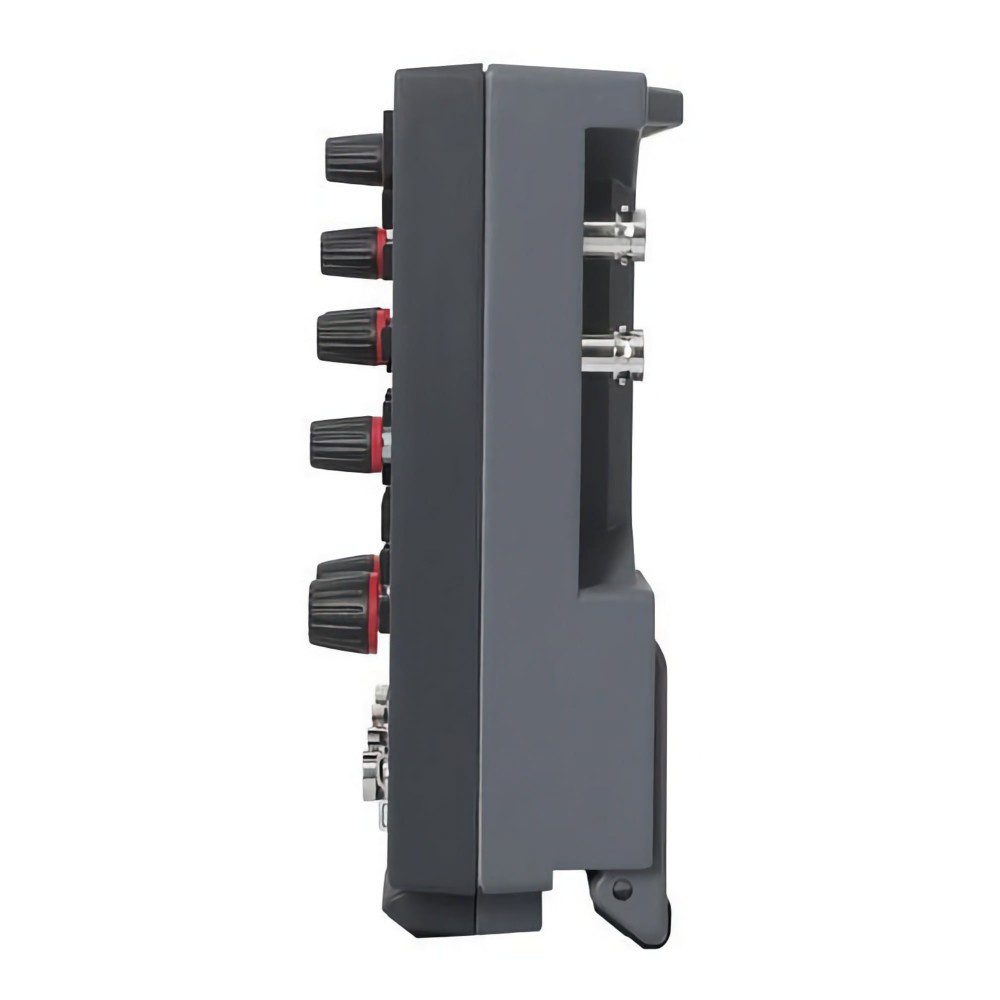

بدنه DHO924S با ابعاد تقریبی ۲۶۵٫۳۵ در ۱۶۱٫۷۵ در ۷۷٫۳۸ میلی‌متر و وزن حدود ۱٫۷۸ کیلوگرم، نسبت به بسیاری از اسیلوسکوپ‌های رومیزی عمق کمتری دارد و فضای میز را بهتر حفظ می‌کند. نمایشگر هفت اینچی خازنی چندلمسی با وضوح ۱۰۲۴ در ۶۰۰ پیکسل برای مشاهده هم‌زمان چهار کانال، منوهای اندازه‌گیری و پنجره‌های تحلیل مناسب است. کلیدها، ولوم‌ها و کنترل لمسی مکمل هم هستند؛ بنابراین کاربر می‌تواند تنظیم‌های پرتکرار را با کنترل فیزیکی انجام دهد و برای زوم، جابه‌جایی یا مرور داده از صفحه لمسی استفاده کند.

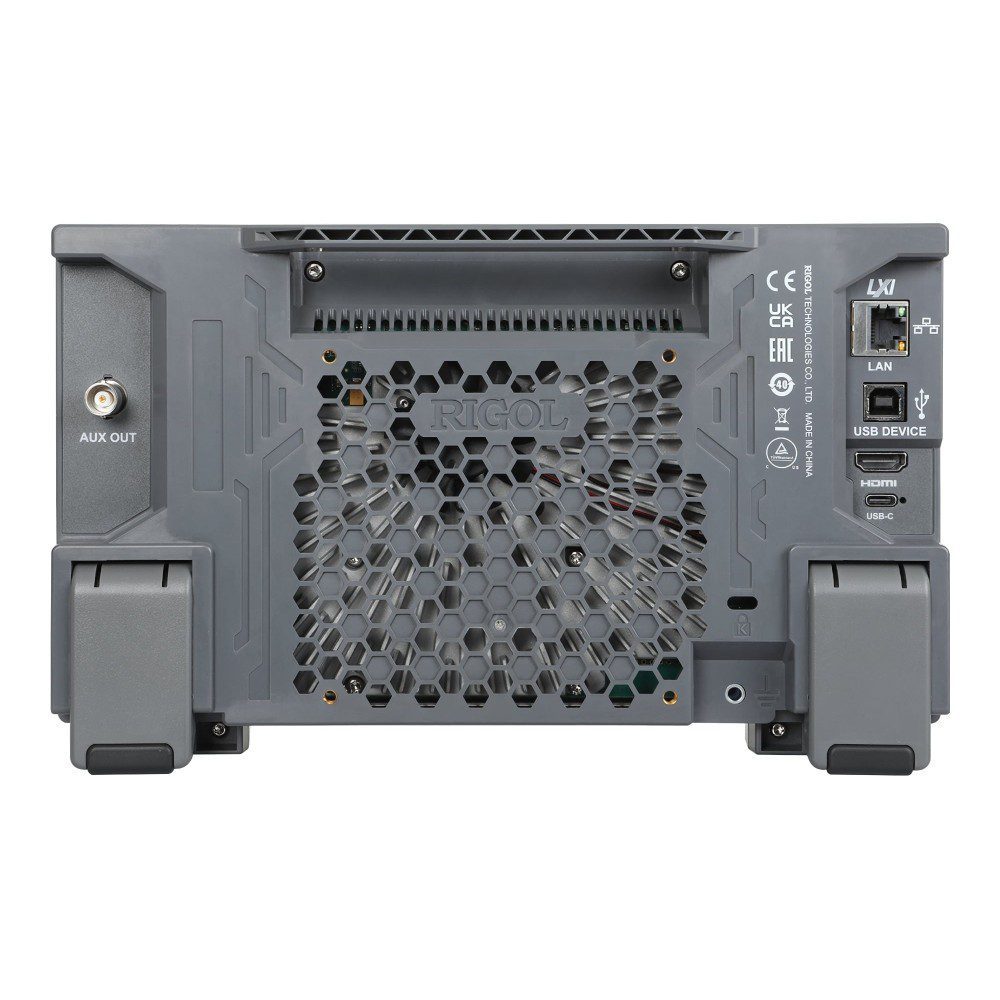

درگاه تغذیه USB Type-C امکان استفاده از آداپتور سازگار را فراهم می‌کند. روی پنل دستگاه ورودی‌های چهار کانال آنالوگ، خروجی کالیبراسیون پراب و ورودی کانال‌های دیجیتال دیده می‌شود. در پنل پشتی نیز USB Host و Device، شبکه LAN، خروجی HDMI، خروجی کمکی و در نسخه S خروجی AFG قرار دارد. وجود اتصال شبکه و USB برای انتقال داده، کنترل از رایانه، ذخیره تصویر و مستندسازی آزمون مفید است؛ با این حال سازگاری نرم‌افزار و روش کنترل باید با محیط کاری کاربر بررسی شود.

جدول مشخصات فنی RIGOL DHO924S

مزیت تفکیک‌پذیری ۱۲ بیت و نویز پایین

مبدل ۱۲ بیتی در هر نمونه ۴۰۹۶ سطح اندازه‌گیری ایجاد می‌کند؛ این تعداد از ۲۵۶ سطح در ساختار هشت‌بیتی بیشتر است و برای دیدن تغییرات کوچک روی یک سیگنال بزرگ ظرفیت بیشتری فراهم می‌آورد. با این حال تعداد بیت به‌تنهایی معادل دقت مطلق نیست. نویز ورودی، تنظیم مقیاس عمودی، پهنای باند محدودشده، کیفیت پراب و نحوه اتصال زمین بر نتیجه اثر دارند. برای استفاده درست باید دامنه موج بیشترین بخش مناسب صفحه را اشغال کند و از انتخاب بازه بسیار بزرگ که جزئیات را کم می‌کند پرهیز شود.

حساسیت عمودی دستگاه از ۲۰۰ میکروولت بر تقسیم تا ۱۰ ولت بر تقسیم اعلام شده است. این بازه برای بررسی ریپل و سیگنال‌های کم‌دامنه مفید است، اما اندازه‌گیری روی منابع قدرت یا برق شهر به پراب و روش ایمن نیاز دارد. دقت بهره DC در تنظیم‌های مختلف یکسان نیست و باید جدول رسمی مشخصات خوانده شود. پیش از آزمون حساس، دستگاه باید در شرایط محیطی مناسب به دمای پایدار برسد و پراب‌ها جبران‌سازی شوند.

نرخ نمونه‌برداری و حافظه در استفاده واقعی

حداکثر نرخ ۱٫۲۵ گیگاسمپل بر ثانیه در حالت تک‌کانال است. با فعال‌کردن دو کانال مقدار بیشینه به ۶۲۵ مگاسمپل بر ثانیه و با فعال‌شدن سه یا چهار کانال به ۳۱۲٫۵ مگاسمپل بر ثانیه می‌رسد. همین منطق برای حافظه نیز برقرار است: ۵۰ میلیون نقطه در تک‌کانال، ۲۵ میلیون نقطه در دوکانال و ۱۰ میلیون نقطه در حالت تمام‌کانال. بیان این اعداد کنار هم مهم است، زیرا استفاده از عدد حداکثر بدون ذکر حالت کانال می‌تواند انتظار اشتباه ایجاد کند.

حافظه عمیق کمک می‌کند یک بازه زمانی طولانی با جزئیات بیشتر ثبت شود و کاربر پس از توقف روی بخش مشکوک زوم کند. ثبت سخت‌افزاری و بازپخش تا پانصد هزار فریم و قابلیت جست‌وجو و ناوبری موج برای پیدا کردن گلیچ، پالس باریک یا تغییر نادر کاربرد دارد. حالت UltraAcquire نرخ ثبت را تا یک میلیون شکل موج بر ثانیه افزایش می‌دهد، درحالی‌که نرخ حالت برداری ۳۰ هزار شکل موج بر ثانیه است. انتخاب حالت اکتساب باید با هدف آزمون و حجم داده هماهنگ باشد.

مولد تابع، Bode Plot و تحلیل باس

پسوند S نشان می‌دهد دستگاه خروجی مولد تابع و شکل موج دلخواه تک‌کاناله دارد. این خروجی برای تحریک مدار و مشاهده پاسخ آن با همان دستگاه مفید است. قابلیت Bode Plot امکان جاروب فرکانس و رسم بهره و فاز را در آزمایش فیلتر، تقویت‌کننده و حلقه کنترل فراهم می‌کند. پیش از استفاده باید دامنه تحریک، محدوده فرکانس، پروب‌گذاری و سطح مجاز ورودی مدار کنترل شود تا آزمون روی نقطه کاری درست انجام شود.

دیکد سریال و موازی برای مشاهده داده روی رابط‌هایی مانند RS232/UART، I2C، SPI، CAN و LIN ارائه شده است. دستگاه ورودی ۱۶ کانال دیجیتال را پشتیبانی می‌کند، اما پراب لاجیک PLA2216 باید جداگانه تهیه شود. پس وجود کانال دیجیتال در مشخصات به معنی قرارداشتن پراب لاجیک در جعبه نیست. برای تحلیل باس، سطح آستانه منطقی، اتصال زمین و نرخ نمونه‌برداری باید متناسب با استاندارد و سرعت سیگنال تنظیم شود.

کاربردهای پیشنهادی و مقایسه داخلی

DHO924S برای میز تحقیق و توسعه، آموزش پیشرفته، تعمیر منابع تغذیه سوئیچینگ، بررسی سیگنال‌های کنترل، پروژه‌های میکروکنترلری و تحلیل چند ریل تغذیه مناسب است. چهار کانال اجازه می‌دهد ورودی، خروجی، کلاک و یک سیگنال کنترلی به‌طور هم‌زمان دیده شوند. در طراحی امبدد، دیکد باس و حافظه عمیق مسیر عیب‌یابی را کوتاه می‌کند. در آزمایش فیلتر و تقویت‌کننده، مولد داخلی و Bode Plot می‌توانند یک زنجیره آزمون فشرده بسازند.

برای مشاهده دیگر مدل‌ها و مقایسه پهنای باند، حافظه و تعداد کانال می‌توانید به دسته اسیلوسکوپ دیجیتال رومیزی بروید. اگر یک مدل دوکاناله ۲۰۰ مگاهرتز را برای مقایسه می‌خواهید، صفحه اسیلوسکوپ ریگول DS1202Z-E نیز گزینه مرتبط و موجود در عصرتولز است. این دو لینک برای مقایسه واقعی‌اند و انتخاب نهایی باید با فرکانس سیگنال، تعداد کانال موردنیاز و بودجه انجام شود.

اقلام استاندارد داخل بسته

طبق جدول سفارش رسمی سری DHO900، بسته استاندارد DHO924S شامل خود دستگاه، آداپتور برق متناسب با استاندارد کشور مقصد، کابل اتصال زمین با فیش موزی و چهار پراب پسیو ۳۵۰ مگاهرتز مدل PVP2350 است. پراب لاجیک PLA2216 در گروه لوازم پیشنهادی قرار دارد و جزو بسته استاندارد نیست. کابل USB و گواهی کالیبراسیون نیز در جدول لوازم استاندارد این مدل ذکر نشده‌اند؛ بنابراین در فهرست اقلام همراه محصول ادعا نمی‌شوند. محتویات تحویلی باید هنگام دریافت با فاکتور و بسته واقعی کنترل شود.

ایمنی و روش اتصال صحیح

زمین کانال‌های یک اسیلوسکوپ رومیزی معمولاً به یکدیگر و به مرجع حفاظتی دستگاه متصل است. اتصال گیره زمین پراب به نقطه‌ای با پتانسیل نامناسب می‌تواند اتصال کوتاه، آسیب تجهیز یا خطر برق‌گرفتگی ایجاد کند. حداکثر ورودی اعلام‌شده CAT I است و استفاده روی شبکه برق، اینورتر یا بخش اولیه منبع تغذیه نیازمند پراب تفاضلی، رده مناسب و روش کاری حرفه‌ای است. هرگز گیره زمین را مانند پراب شناور مولتی‌متر در نظر نگیرید.

پیش از اندازه‌گیری، ضریب تضعیف فیزیکی پراب و تنظیم نرم‌افزاری کانال باید یکسان باشد. جبران‌سازی پراب با خروجی کالیبراسیون انجام شود و برای سیگنال‌های سریع مسیر زمین کوتاه به کار رود. هنگام اندازه‌گیری چند نقطه، مرجع زمین همه کانال‌ها را بررسی کنید. مشخصات ولتاژ پراب، کانکتور و دستگاه باید هم‌زمان رعایت شوند؛ عدد درج‌شده روی دستگاه مجوز اتصال در همه فرکانس‌ها و رده‌های اندازه‌گیری نیست.

مقایسه DHO924S با مدل‌های نزدیک

DHO914 با پهنای باند ۱۲۵ مگاهرتز و DHO924S با پهنای باند ۲۵۰ مگاهرتز هر دو چهار کانال، تفکیک‌پذیری ۱۲ بیت و نرخ نمونه‌برداری بیشینه ۱٫۲۵ GSa/s دارند. مدل DHO924S به‌دلیل پهنای باند بالاتر، خروجی AFG و قابلیت Bode Plot برای کاربری‌هایی که تولید سیگنال و تحلیل پاسخ فرکانسی لازم دارند مناسب‌تر است. در خانواده DHO900، مدل‌های DHO924 و DHO924S پهنای باند ۲۵۰ مگاهرتز دارند و برای لبه‌های سریع‌تر انتخاب می‌شوند. افزایش پهنای باند فقط زمانی ارزش دارد که پراب، نرخ نمونه‌برداری و نوع سیگنال نیز متناسب باشند.

در مقایسه با اسیلوسکوپ هشت‌بیتی قدیمی، مزیت اصلی DHO924S تفکیک عمودی بهتر، نویز زمینه پایین، رابط لمسی و ابزارهای تحلیلی جدید است. در مقابل، برای پروژه‌ای که تنها دو سیگنال کم‌سرعت دارد ممکن است یک مدل ساده‌تر اقتصادی‌تر باشد. اگر نیاز اصلی تحلیل منطق ۱۶ کاناله است، هزینه پراب PLA2216 را نیز در بودجه لحاظ کنید. اگر اندازه‌گیری روی ولتاژهای شناور یا قدرت انجام می‌شود، پراب‌های تفاضلی مناسب می‌توانند از خود دستگاه مهم‌تر باشند.

قیمت و خرید اسیلوسکوپ RIGOL DHO924S

قیمت این محصول بر اساس قیمت تازه منبع و فرمول ثابت فروشگاه محاسبه می‌شود و وضعیت روز در صفحه محصول نمایش داده خواهد شد. پیش از خرید، کد دقیق DHO924S را با DHO924 یا DHO914S اشتباه نگیرید. وجود حرف S برای مولد داخلی و Bode Plot مهم است. همچنین بررسی کنید چهار پراب PVP2350، آداپتور مناسب و کابل زمین همراه بسته باشند و در صورت نیاز، پراب لاجیک یا پراب تفاضلی جداگانه سفارش داده شود.

عصرتولز این مدل را برای کاربرانی پیشنهاد می‌کند که به چهار کانال، پهنای باند ۲۵۰ مگاهرتز، تفکیک‌پذیری ۱۲ بیت و ابزارهای تحلیل داخلی نیاز دارند. برای انتخاب حرفه‌ای، بیشترین فرکانس، زمان صعود سیگنال، تعداد کانال هم‌زمان، مدت ثبت و الزامات ایمنی را مشخص کنید. اگر کاربرد دقیق روشن نیست، شرح مدار و محدوده ولتاژ را پیش از سفارش با کارشناس فنی مطرح کنید تا تجهیزات جانبی نیز درست انتخاب شوند.

پرسش‌های متداول

آیا نرخ ۱٫۲۵ GSa/s روی چهار کانال هم‌زمان برقرار است؟

خیر. مقدار بیشینه در حالت تک‌کانال است. برای دو کانال تا ۶۲۵ MSa/s و برای سه یا چهار کانال تا ۳۱۲٫۵ MSa/s اعلام شده است.

آیا پراب لاجیک ۱۶ کاناله داخل جعبه است؟

خیر. دستگاه از ۱۶ کانال دیجیتال پشتیبانی می‌کند، اما پراب PLA2216 یک لوازم پیشنهادی و اختیاری است.

تفاوت DHO924S با DHO924 چیست؟

مشخصات اصلی اسیلوسکوپ مشابه است، اما نسخه S خروجی مولد تابع و شکل موج دلخواه و قابلیت Bode Plot دارد.

آیا این دستگاه برای برق شهر مناسب است؟

ورودی دستگاه CAT I است و اتصال مستقیم بدون پراب و روش مناسب خطرناک است. برای مدارهای قدرت باید پراب تفاضلی و تجهیزات دارای رده صحیح استفاده شود.

چرا تفکیک‌پذیری ۱۲ بیت مهم است؟

ساختار ۱۲ بیتی ۴۰۹۶ سطح کوانتیزه فراهم می‌کند و ظرفیت مشاهده تغییرات کوچک را بالا می‌برد، اما نویز، پراب و تنظیم مقیاس نیز بر نتیجه مؤثرند.

مشخصات کوتاه و کلیدی

• مدل: RIGOL DHO924S
• نوع: اسیلوسکوپ دیجیتال رومیزی با تفکیک‌پذیری بالا
• پهنای باند: ۲۵۰ مگاهرتز
• کانال آنالوگ: چهار کانال
• تفکیک عمودی: ۱۲ بیت
• نرخ نمونه‌برداری: حداکثر ۱٫۲۵ GSa/s در تک‌کانال
• حافظه: حداکثر ۵۰ Mpts در تک‌کانال
• نمایشگر: هفت اینچ لمسی ۱۰۲۴×۶۰۰
• قابلیت ویژه: AFG داخلی، Bode Plot و دیکد باس
• تنوع خرید: فقط گارانتی واقعی؛ بدون تنوع تعداد
