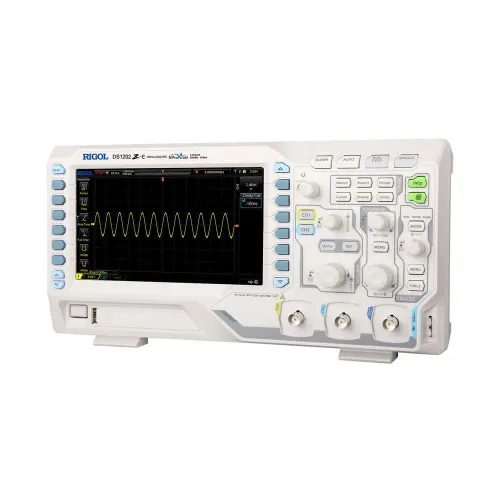

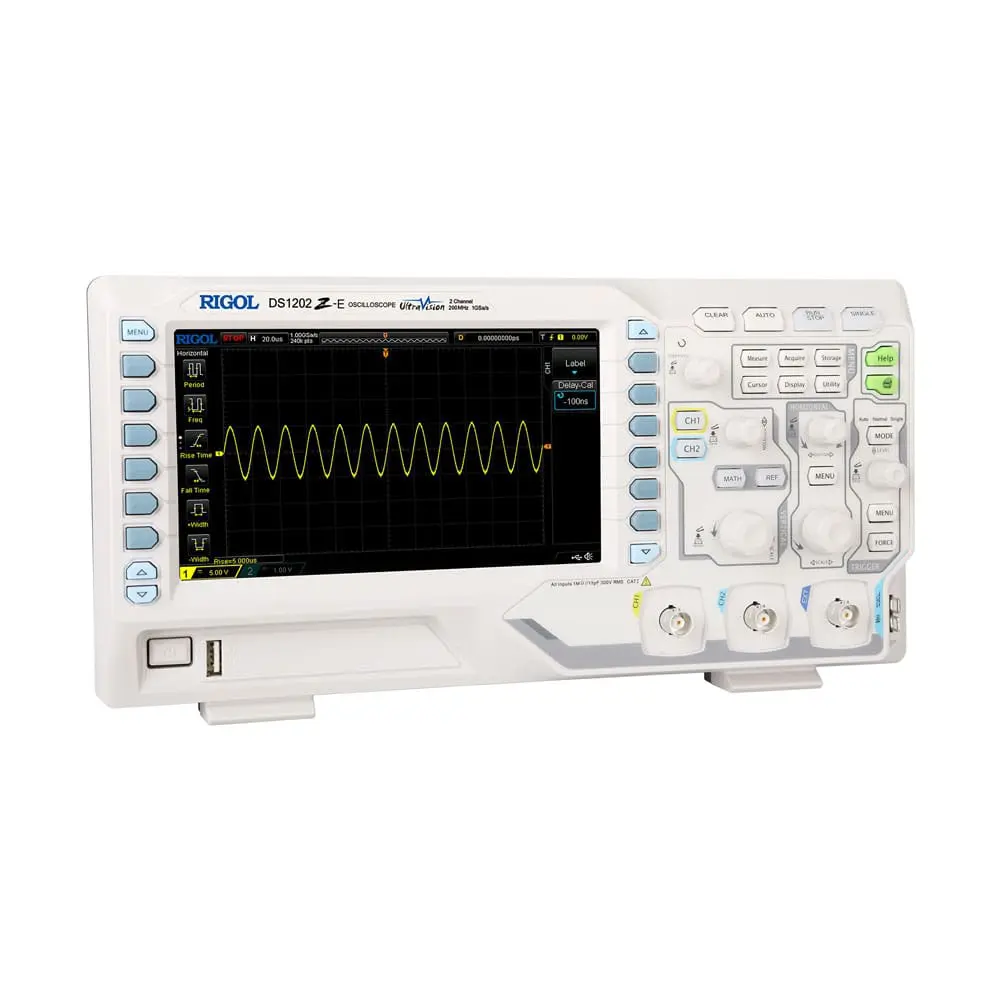

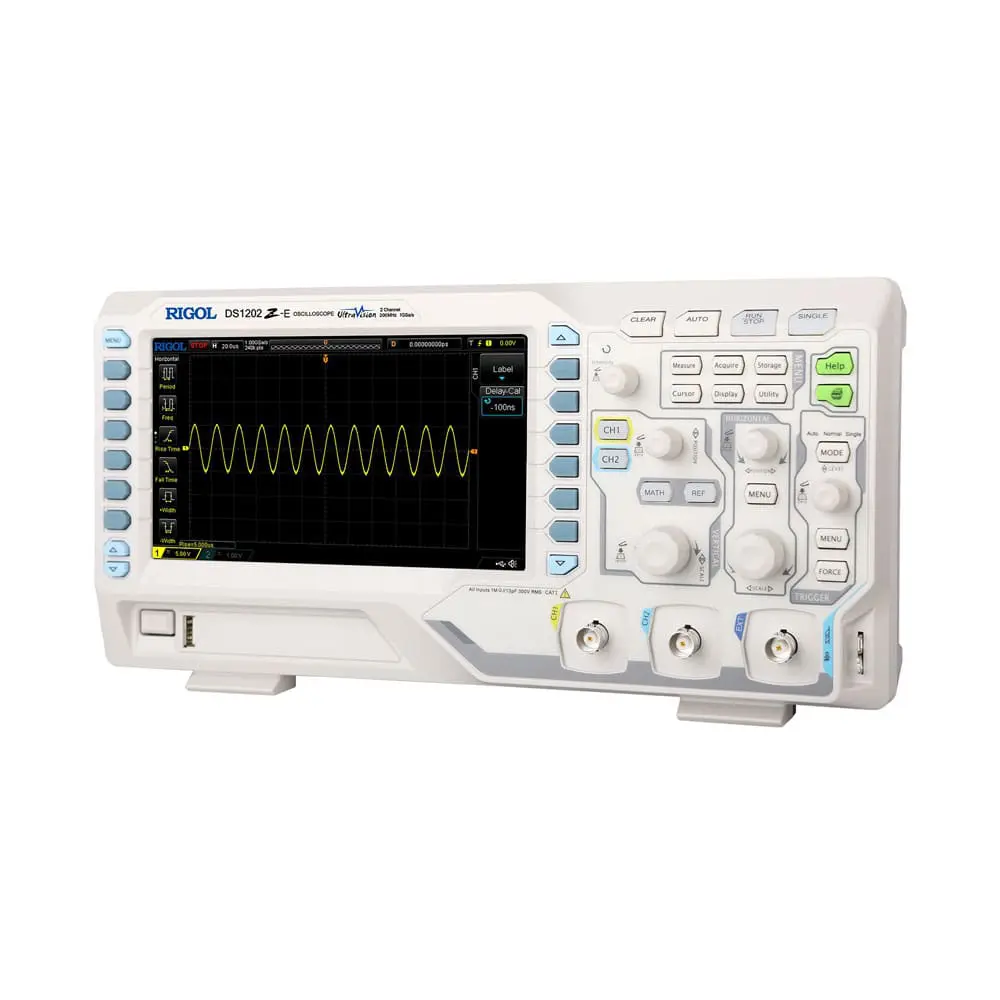

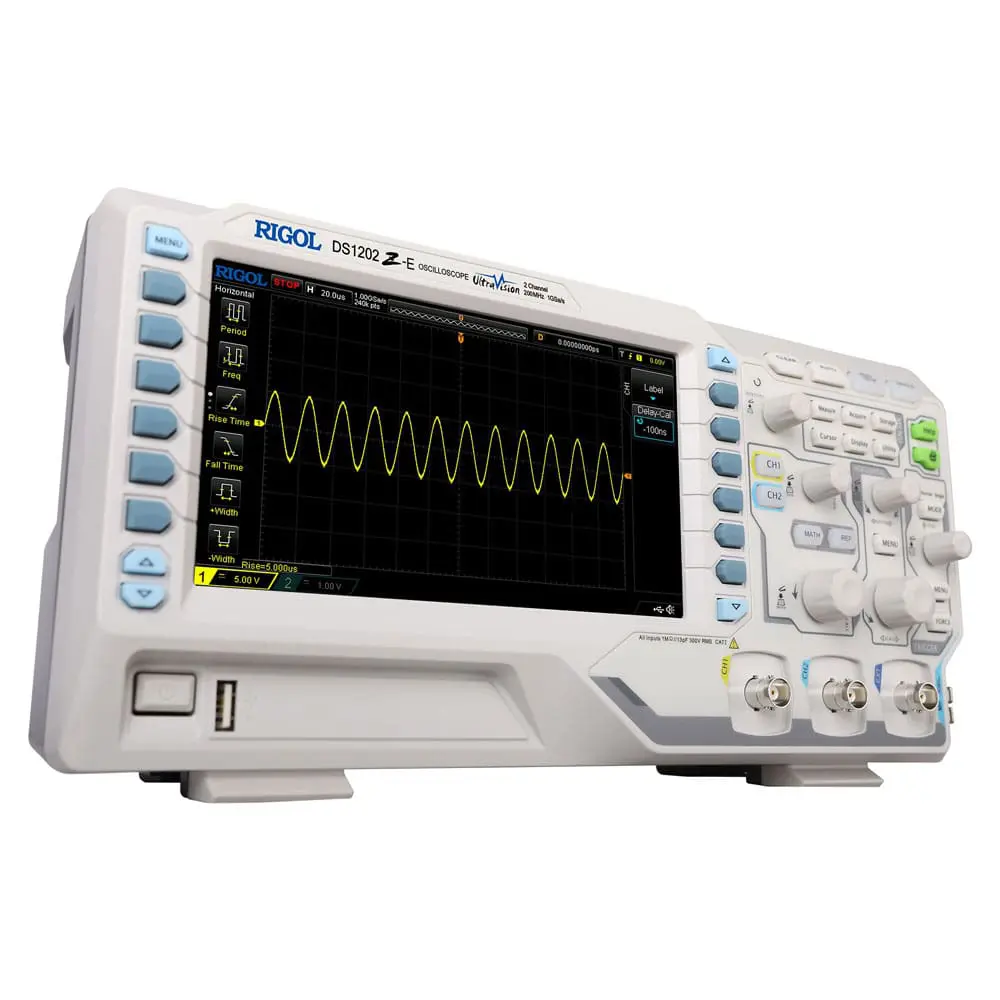

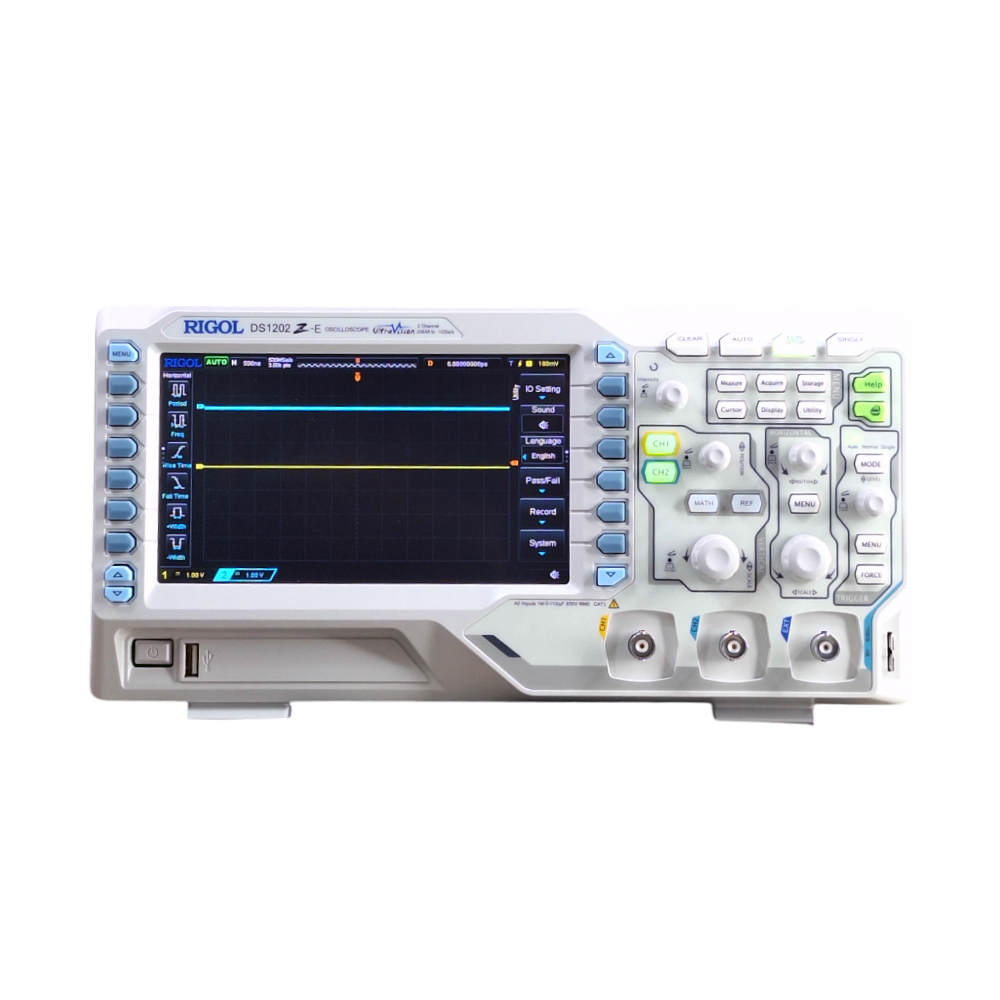

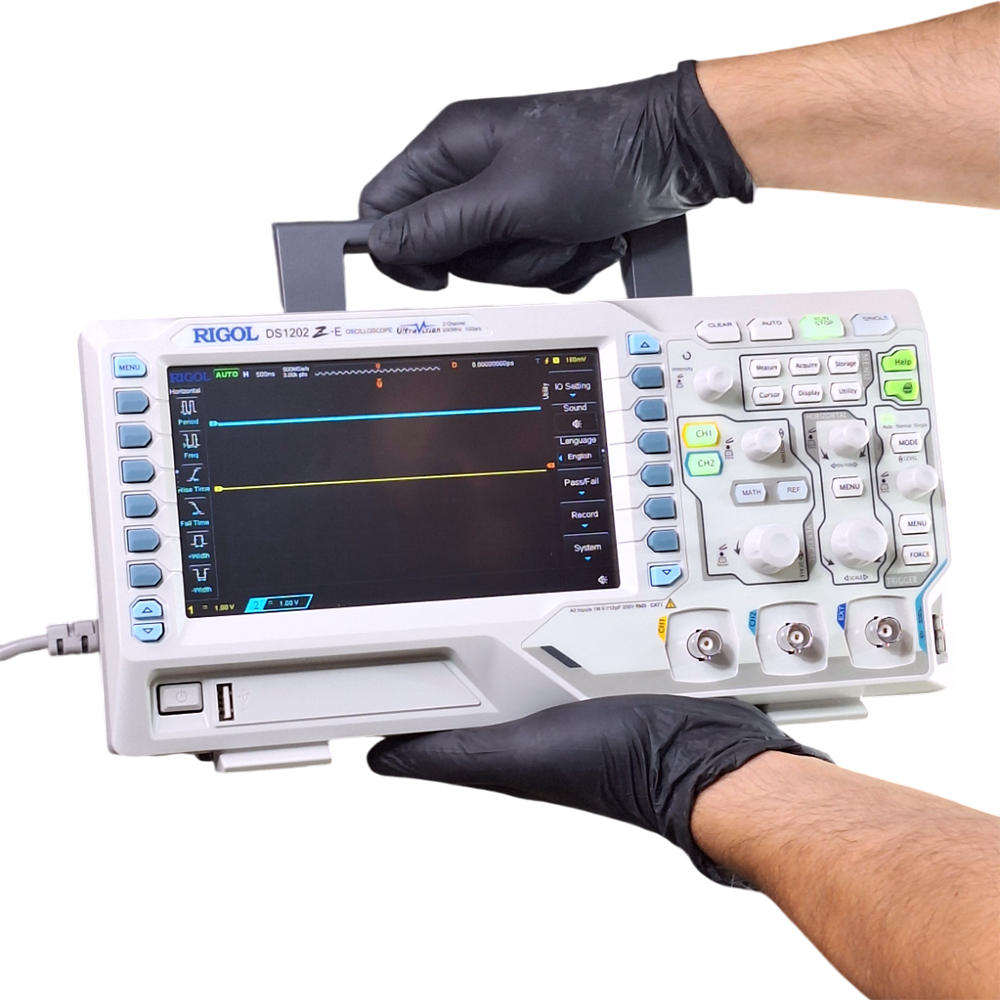

اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DS1202Z-E
- اسیلوسکوپ دیجیتال 2 کانال
- 200 مگاهرتز
- سرعت نمونه برداری 1GSa/S
- دارای حافظه داخلی 24Mpts
- دارای مبدل ADC سریع 12 بیتی
- سرعت موج برداری از سیگنال در ثانیه Capture Rate 50,000 wfms/s
- دارای قابلیت اندازه گیری اتوماتیک 22 پارامتر الکتریکی
- دارای 6 نوع تریگر مختلف با قابلیت خاص تنظیم حساسیت
- دارای قابلیت ضبط و پخش آنی ( real time) و آنالیز 65000 فریم دریافتی
- Delay Trigger, TimeOut Trigger, Duration Trigger, USB Trigger
- دارای فانکشن FFT و فیلتر دیجیتال جهت پیاده کردن بالا گذز،پایین گذر و میان گذر
- دارای قابلیت Pass/Fail
- دارای قابلیت ضبط و پخش آنی ( real time) و آنالیز 65000 فریم دریافتی
- قابل اتصال به کامپیوتر توسط
- USB DEVICE, USB Host, LAN, and optional GPIB
- امکان اتصال فلش مموری جهت ذخیره دادها و مجهز به پورت RS232
Specifications
| Bandwidth | 200 MHz |
| Channels | 2 |
| Max. real-time Sample Rate | 1 GSa/s (1 channel), 500 MSa/s (2 channels) |
| Max. memory depth | 24 Mpts (1 channel), 12 Mpts (2 channels) |
| Max. waveform capture rate | 30000 wfms/s |
| Vertical resolution | 8 bits |
| Display | 7″ TFT LCD (800×480 Px) |
| Decode/trigger buses | 2 (Parallel, RS232/UART, I2C, SPI) |
| Horizontal scale | 2 ns/div – 50 s/div |
| Vertical Sensitivity | 1 mV/div – 10 V/div |
| Max. voltage | CAT I 300 Vrms, CAT II 100 Vrms |
| Rise time | 1.75 ns |
| Interfaces | USB Host/Device, LAN, Aux output |
| Weight | 3.5 kg |
| Dimensions | 313.1 x 160.8 x 122.4 mm |
