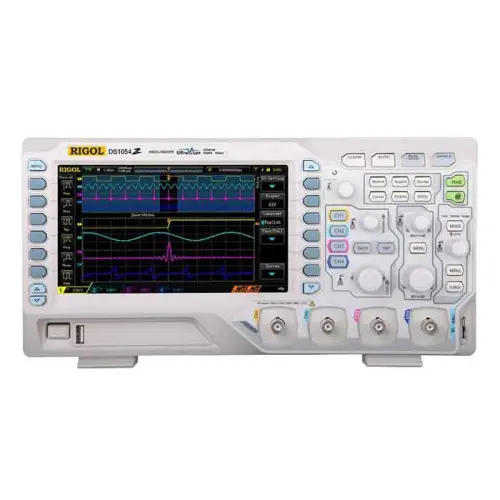

اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DS1054Z
- اسیلوسکوپ دیجیتال 4 کانال
- 50 مگاهرتز
- سرعت نمونه برداری 1GS/s
- سرعت موج برداری از سیگنال در ثانیه Capture Rate 30,000wfms/s
- صفحه نمایشگر WVGA رنگی 7 اینچ UltraVision Technology
- دارای حافظه داخلی 12Mpts (امکان ارتقا تا 24Mpts آپشنال)
- اندازه گیری اتوماتیک 32 پارامتر الکتریکی
- دارای 15 نوع تریگر مختلف با قابلیت تنظیم حساسیت
- دارای قابلیت FFT و فیلتر دیجیتال جهت پیاده کردن بالا گذز،پایین گذر و میان گذر
- قابلیت اتصال به حافظه USB
- دارای درگاه RS232 برای اتصال به PC
- قابل اتصال به کامپیوتر با پورت USB و نرم افزار UltraScope
| Memory | 24 Mpts (divided by number of channels). |
| Sample rate | 250 MS/s (4 channels active), 500 MS/s (2 channels active) 1 GS/s (1 channel active) |
| Display | 7″ TFT, 800×480 pixels 160,000 colors |
| Input impedance | 1 MΩ |
| Number of channels | 4 |
| Horizontal scale (input) |
5 ns/div – 50s/div |
| Vertical Sensitivity (input) |
1 mV/div – 10 V/div |
| A/D converter | 8 bits resolution |
| Maximum voltage | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 100Vpk |
| Rise Time | DS1104Z: 3.5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Probe support | 0.1x – 1000x |
| Measured noise value | 1 mVpp (at 100ms,1mV/div, record length: 3Mpts) |
| Connections | USB 2.0 type A, USB 2.0 type B, LAN |
| Eleshop noise production rating | ★ ★ ★ |
| Weight (without box) | 3.2 Kg |
| Dimensions | 313 x 161 x 122 mm |
| Model | Rigol DS1054Z | Siglent SDS1104X-U | Siglent SDS1104X-E |
|---|---|---|---|
| Bandwidth | 50 MHz | 100 MHz | 100 MHz |
| Memory per channel | 6 MPts | 3.5 MPts | 7 MPts |
| Sample rate with 4 channels | 250 MSa/s | 250 MSa/s | 500 MSa/s |
| FFT quality | + | ++ | ++ |
| Interface | USB, LAN, Trigger | USB, LAN, Trigger | USB, LAN, Trigger, Web interface, Keyboard/mouse |
