کارت اسیلوسکوپ هانتک مدل HANTEK 6022BE یک کارت اسیلوسکوپ USB با 2 کانال آنالوگ، پهنای باند 20MHz، نرخ نمونه‌برداری Real-Time برابر 48MSa/s، وضوح 8bit و حافظه حداکثر 1M نمونه است. hantek 6022be نمایشگر و منبع تغذیه مستقل ندارد و برای مشاهده، تحلیل و ذخیره شکل موج به رایانه و نرم‌افزار متکی است.

🔎 معرفی hantek 6022be

نام انگلیسی کامل: HANTEK 6022BE Two-Channel 20MHz PC USB Digital Storage Oscilloscope with 48MSa/s Real-Time Sampling, 8-Bit Vertical Resolution, 1M-Sample Memory, FFT and Pass/Fail Testing.

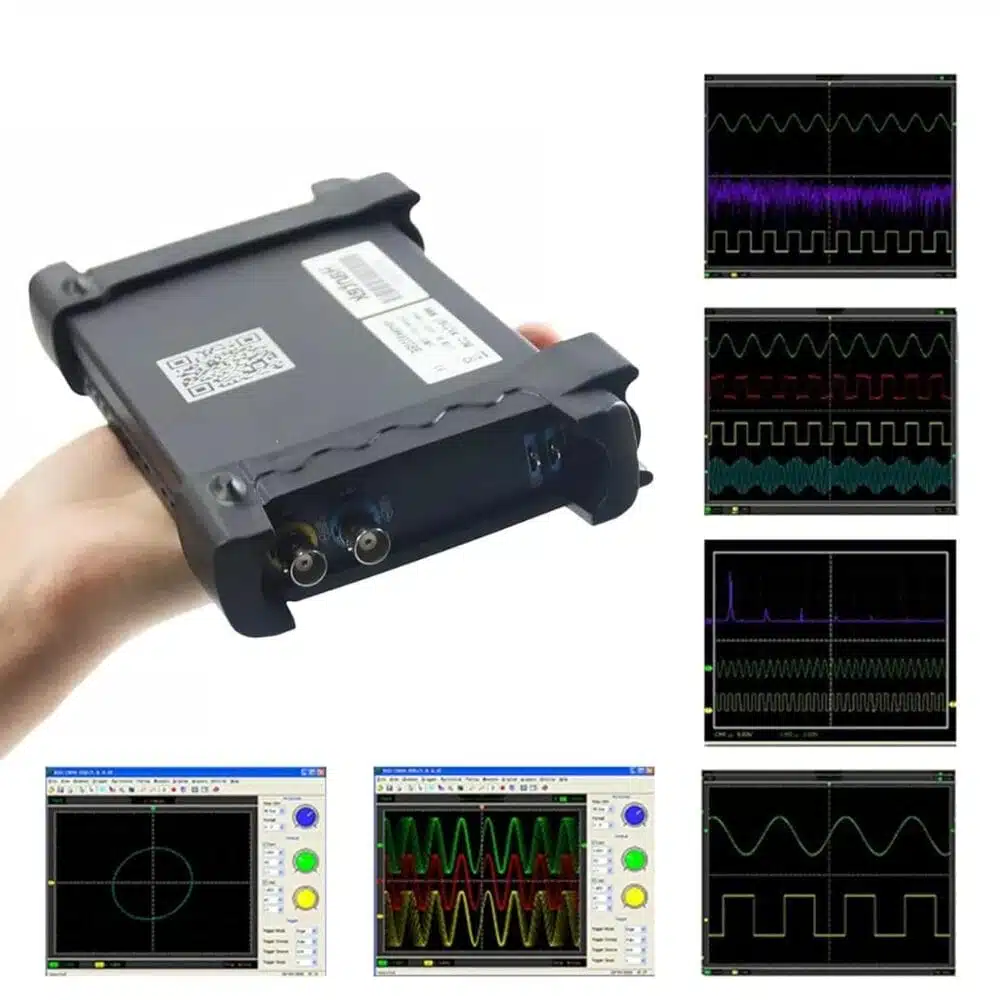

دو ورودی BNC امکان مشاهده جداگانه CH1 و CH2، نمایش Dual یا جمع ریاضی آن‌ها را فراهم می‌کنند. این ساختار برای مقایسه ورودی و خروجی مدار، بررسی اختلاف فاز، مشاهده هم‌زمان کلاک و داده کم‌سرعت یا عیب‌یابی منبع تغذیه مناسب است. نرخ نمونه‌برداری و پهنای باند باید با سرعت لبه و هارمونیک‌های سیگنال سنجیده شوند؛ عبارت 20MHz به معنی نمایش بی‌نقص هر موج مربعی 20MHz نیست.

پسوند BE اهمیت دارد. مدل 6022BE دو کانال آنالوگ دارد و ورودی لاجیک 16 کاناله ارائه نمی‌کند. مدل نزدیک 6022BL ترکیب متفاوتی دارد و مشخصات یا نرم‌افزار مشترک نباید باعث یکی‌گرفتن سخت‌افزار این دو شود. هنگام نصب نرم‌افزار نیز گزینه Hantek6022BE باید انتخاب شود.

⚙️ جدول مشخصات فنی HANTEK 6022BE

صفحه سری 6002BE بازه زمانی مدل 6022BE را به‌صورت 4ns تا 5ks خلاصه می‌کند، در حالی که راهنمای اختصاصی 1ns/div تا 5000s/div را فهرست کرده است. این صفحه مقدار تفصیلی راهنمای مدل را نمایش می‌دهد و اختلاف نحوه بیان جدول سری را پنهان نمی‌کند. برای تصمیم عملی، نرم‌افزار و سخت‌افزار نسخه تحویلی باید مبنا باشند.

📦 معماری USB و حافظه 1M

دستگاه از طریق USB 2.0 به رایانه متصل می‌شود و برق خود را نیز از همان رابط می‌گیرد؛ بنابراین آداپتور مستقل لازم ندارد. نبود نمایشگر، کنترل‌های فیزیکی گسترده و باتری باعث کوچک‌شدن مجموعه شده، اما کار بدون رایانه ممکن نیست. یک رایانه می‌تواند چند دستگاه سازگار را بشناسد، هرچند هم‌زمانی و کارایی واقعی به نرم‌افزار، پهنای باند USB و پیکربندی سیستم وابسته است.

حافظه 1M امکان ثبت بازه طولانی‌تر و مرور یا زوم پس از دریافت را می‌دهد. این عدد به معنی ذخیره دائمی داخل دستگاه بدون رایانه نیست؛ داده در جریان کار نرم‌افزار مدیریت می‌شود. برای یک رخداد سریع، تریگر، زمان‌پایه و نرخ نمونه‌برداری مؤثر باید پیش از ثبت درست تنظیم شوند.

📈 پهنای باند 20MHz و نمونه‌برداری 48MSa/s

نرخ 48MSa/s در بهترین حالت حدود 48 میلیون نمونه در ثانیه ثبت می‌کند. هنگام تحلیل سیگنال، نسبت نرخ نمونه به فرکانس بنیادی، محتوای هارمونیکی و سرعت لبه اهمیت دارد. برای مشاهده موج‌های مربعی یا پالس‌های تند، پهنای باند 20MHz محدودیت بیشتری نسبت به یک موج سینوسی هم‌فرکانس ایجاد می‌کند.

وضوح 8bit دامنه عمودی را به 256 سطح کد تقسیم می‌کند. تنظیم V/div باید طوری باشد که موج بخش مناسبی از ارتفاع صفحه را پر کند؛ کوچک‌ماندن سیگنال باعث از دست‌رفتن بخشی از وضوح مؤثر می‌شود و بزرگ‌کردن بیش از حد موجب کلیپ خواهد شد. دقت DC رسمی ±3٪ است، بنابراین این دستگاه جای ولت‌متر دقیق کالیبراسیون را نمی‌گیرد.

🎬 ویدیوی بررسی محصول

🔌 ورودی، نسبت پراب و محدودیت ولتاژ

حساسیت ورودی با پروب 1× از 20mV/div تا 5V/div است. با تنظیم پروب 10×، نمایش معادل 200mV/div تا 50V/div می‌شود؛ برای تضعیف‌های 100× و 1000× نیز نرم‌افزار مقیاس‌های متناظر را نشان می‌دهد. این مقیاس نمایشی به‌تنهایی مجوز افزایش ولتاژ نیست و تحمل خود دستگاه و رده ایمنی پراب باید جداگانه رعایت شوند.

راهنمای رسمی حداکثر ورودی بدون تضعیف را ±5V و حفاظت را 35Vpk برای مجموع DC و قله AC زیر 10kHz اعلام می‌کند. دیود کلمپ برای حفاظت محدود است، نه جذب انرژی خط برق یا گذرای صنعتی. زمین هر دو کانال و زمین USB مشترک‌اند؛ ورودی‌ها ایزوله یا شناور نیستند و اتصال گیره زمین به نقطه دارای پتانسیل می‌تواند اتصال کوتاه خطرناک ایجاد کند.

🎯 تریگر، حالت X-Y و محاسبات

تریگر لبه با شیب صعودی یا نزولی از CH1 یا CH2 و حالت‌های Auto، Normal و Single پشتیبانی می‌شود. Auto برای یافتن اولیه موج، Normal برای رویداد تکرارشونده و Single برای ثبت یک رخداد مناسب است. پیش و پس از تریگر در نرم‌افزار به کاربر کمک می‌کند بخش قبل و بعد رویداد را مقایسه کند.

نمایش Y-T شکل موج را بر حسب زمان نشان می‌دهد و X-Y رابطه دو کانال را برای بررسی اختلاف فاز یا منحنی لیساژو نمایش می‌دهد. عملیات جمع، تفریق، ضرب و تقسیم و تحلیل FFT در نرم‌افزار وجود دارد. FFT برای یافتن مؤلفه‌های غالب و هارمونیک‌ها مفید است، اما دامنه دینامیکی و کالیبراسیون یک تحلیلگر طیف مستقل را ندارد.

🧮 تعداد اندازه‌گیری‌های خودکار؛ 23 نه 32

صفحه رسمی فعلی برای HANTEK 6022BE تعداد 23 تابع اندازه‌گیری را اعلام می‌کند. ادعای 32 اندازه‌گیری که در متن قبلی عصرتولز دیده می‌شد برای این مدل اثبات نشده و نادرست تلقی می‌شود. فهرست راهنما شامل مقادیر ولتاژی مانند Vpp، Vmax، Vmin، میانگین و RMS و پارامترهای زمانی مانند فرکانس، پریود، Duty Cycle، پهنای پالس و زمان خیز و افت است.

قابلیت Pass/Fail امکان مقایسه شکل موج با محدوده تعریف‌شده را فراهم می‌کند و برای کنترل تکرارشونده خط تولید مفید است. این آزمون جای ارزیابی کامل ایمنی یا عملکرد محصول را نمی‌گیرد؛ ماسک، شرایط تحریک و معیار قبولی باید از قبل معتبر تعریف شوند.

⚠️ هشدار درباره تصویر قدیمی 16 کانال Logic

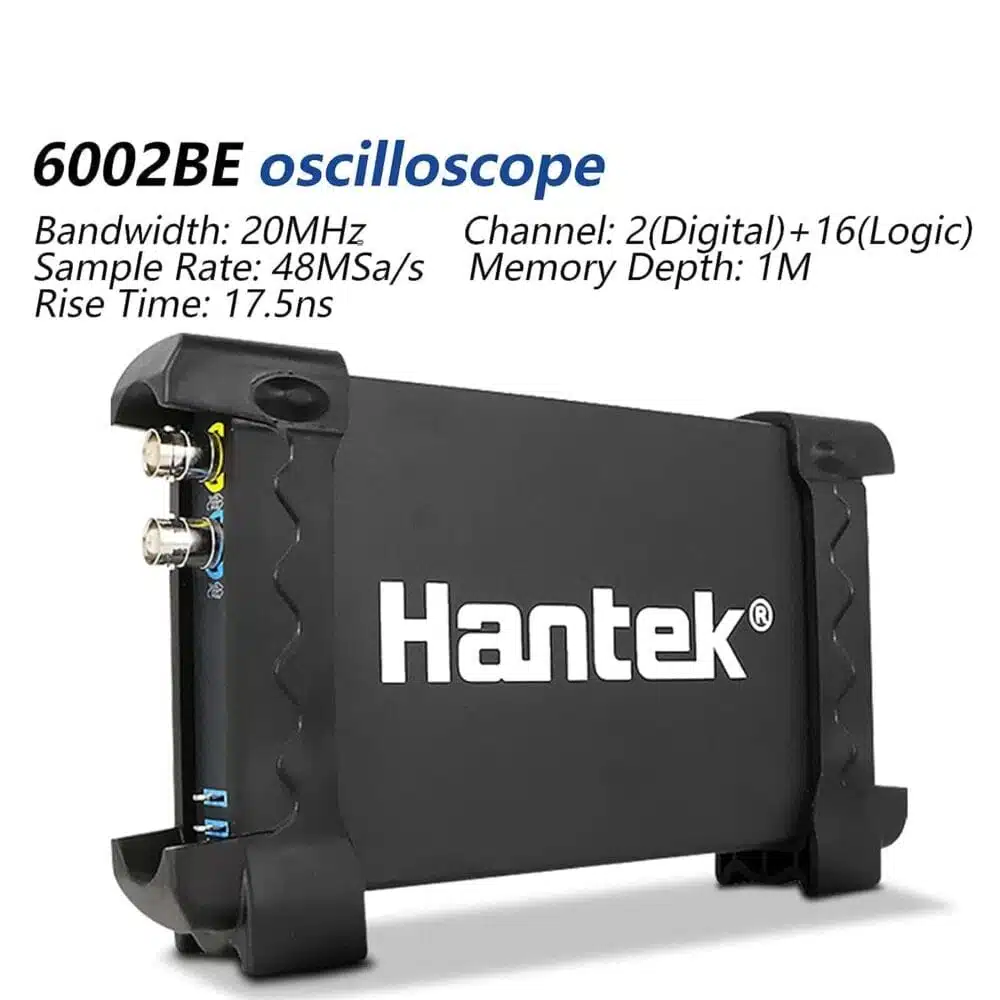

یک تصویر قدیمی موجود در گالری عبارت «2 Digital + 16 Logic» را روی 6022BE نشان می‌دهد. این نوشته با جدول رسمی سازنده هم‌خوان نیست: 16 کانال Logic به خانواده HANTEK 6022BL مربوط است و HANTEK 6022BE چنین ورودی منطقی‌ای ندارد. تصویر برای حفظ آرشیو رسانه‌ای صفحه حذف نشده، اما نباید مبنای خرید یا مشخصات فنی قرار گیرد.

برای تشخیص مدل، برچسب روی بدنه، گزینه انتخاب‌شده در نرم‌افزار و وجود دو BNC آنالوگ را بررسی کنید. اگر تحلیل لاجیک لازم است، مدل BL یا یک لاجیک آنالایزر مستقل باید انتخاب شود. نرم‌افزار مشترک یا شباهت بدنه قابلیت سخت‌افزاری جدیدی به BE اضافه نمی‌کند.

🎨 طراحی بدنه و درگاه‌ها

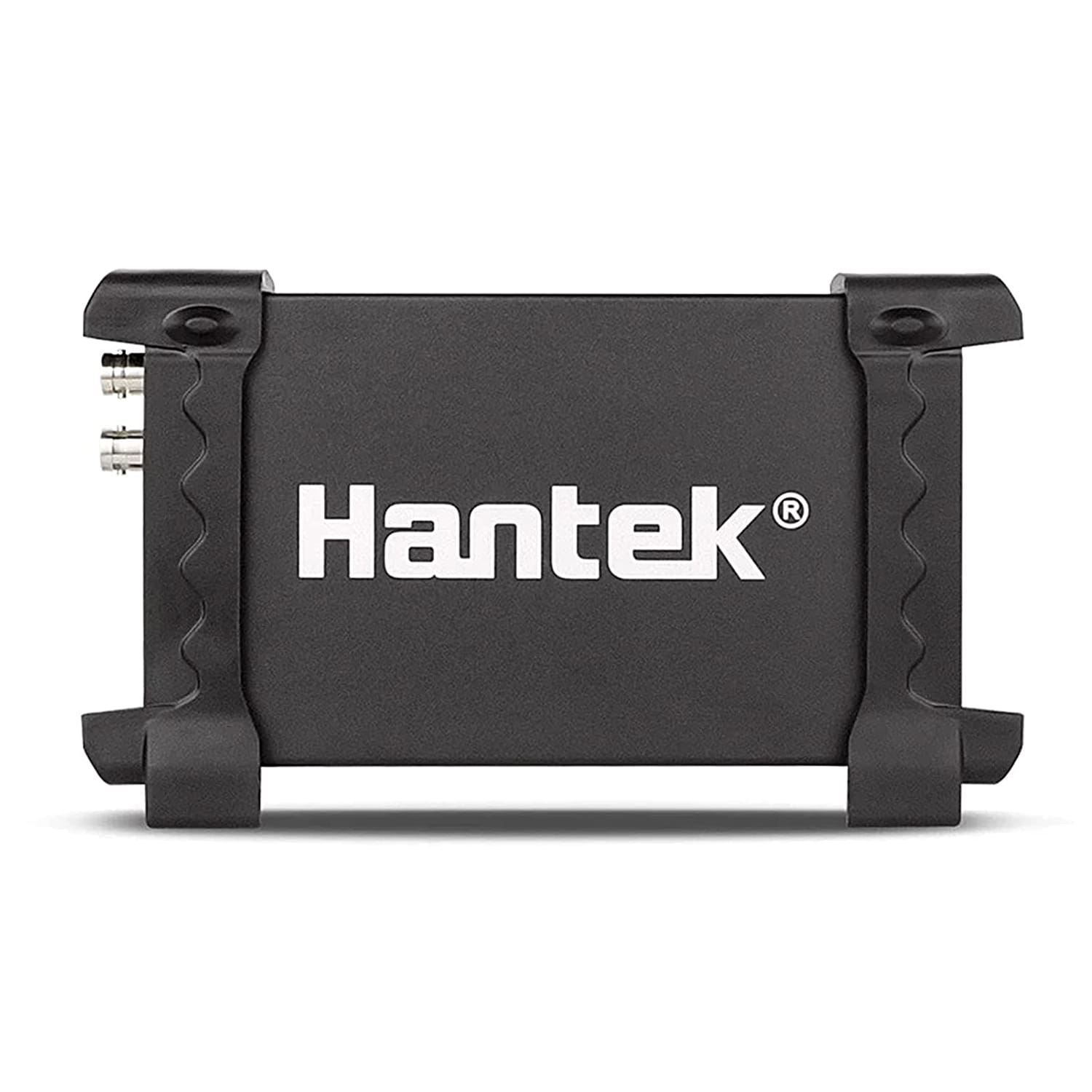

ابعاد رسمی 205×120×35mm است و بدنه آلومینیوم آنودایزشده با ضربه‌گیرهای پلاستیکی دو طرف، فرم مشکی و کم‌ارتفاع دارد. ارتباط USB 2.0 علاوه بر داده، تغذیه را نیز بدون منبع خارجی فراهم می‌کند. عدد 200×120×35mm روی یکی از تصاویر فروشگاهی نزدیک اما با صفحه رسمی متفاوت است. وزن 721 گرم در متن قدیمی نیز منبع رسمی قابل اتکا ندارد و نباید به‌عنوان وزن خالص قطعی تکرار شود.

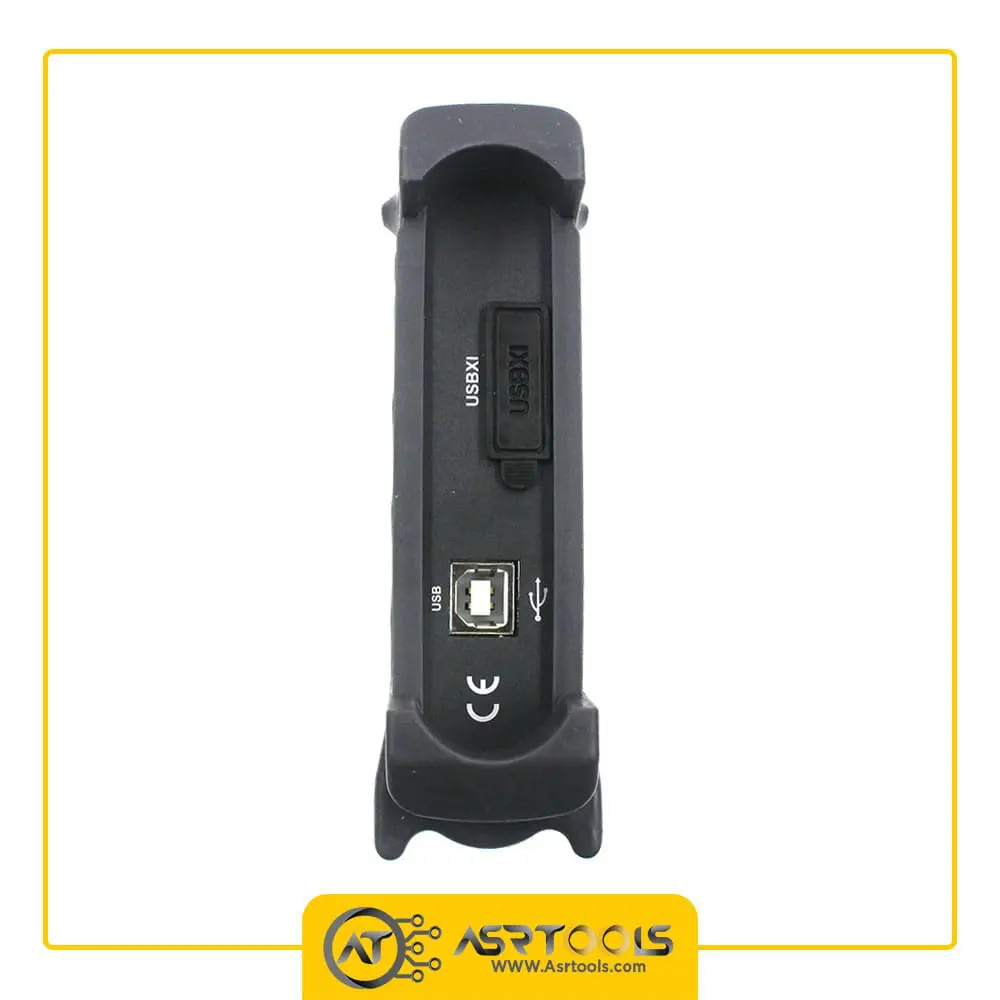

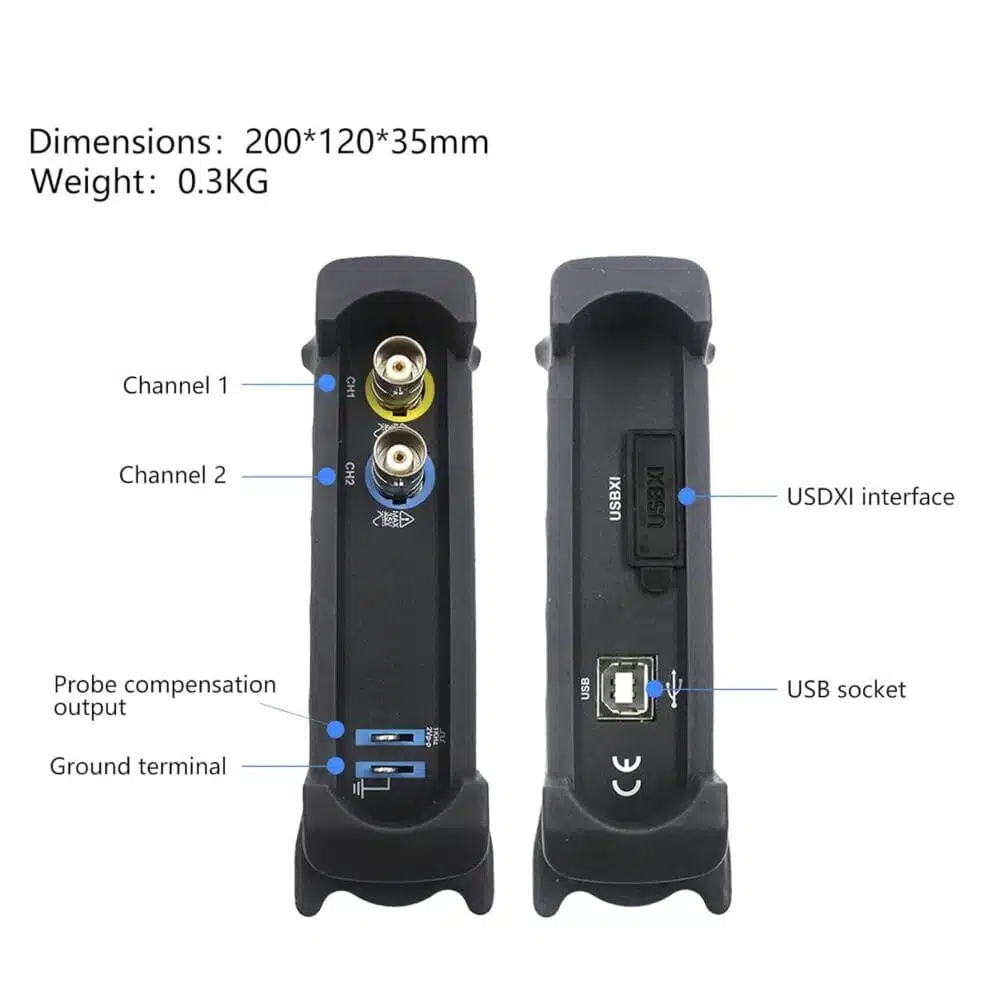

دو BNC در یک سمت، خروجی جبران پراب و ترمینال زمین کنار آن‌ها قرار دارند. سمت مقابل سوکت USB-B و رابط USBXI را نشان می‌دهد. خروجی جبران برای تنظیم پراب استفاده می‌شود و مولد تابع عمومی نیست. پایه‌های لاستیکی/پلاستیکی از بدنه محافظت می‌کنند و امکان قرارگیری عمودی را بهتر می‌سازند.

🎬 ویدیوی بررسی محصول

📦 اقلام همراه HANTEK 6022BE

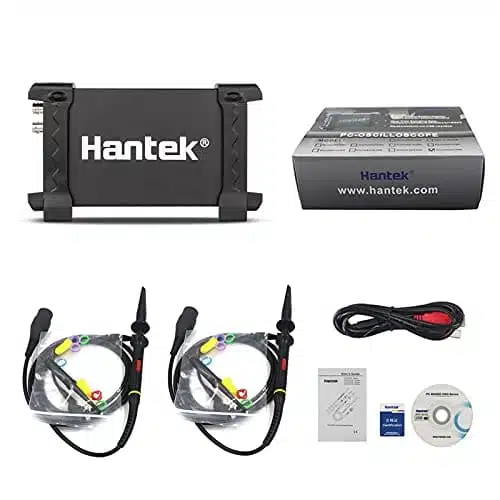

فهرست رسمی شامل دو پراب، CD نرم‌افزار، دفترچه راهنما و کابل USB است. تصاویر بسته نیز همین ساختار اصلی را نشان می‌دهند. برگه QC، سیلیکاژل یا شکل دقیق بسته‌بندی ممکن است در سری‌های مختلف وجود داشته باشد، اما جزء فنی قابل تضمین نیست؛ اقلام بسته تحویلی هنگام سفارش ملاک نهایی است.

پهنای باند و رده ولتاژ پراب‌های همراه باید از روی نوشته خود پراب کنترل شود. وجود دو پراب به معنی مجازبودن اتصال زمین‌ها به دو مرجع متفاوت نیست؛ زمین کانال‌ها مشترک است. CD نیز ممکن است روی لپ‌تاپ جدید قابل استفاده نباشد، بنابراین دانلود نرم‌افزار مسیر عملی‌تری است.

💾 دانلود نرم‌افزار HANTEK 6022BE

نسخه موجود در عصرتولز از طریق دانلود فایل نرم‌افزار HANTEK 6022BE در دسترس است. پس از اجرا باید مدل Hantek6022BE انتخاب شود، نه 6022BL. بهتر است پیش از نصب، فایل را با ابزار امنیتی سیستم بررسی و درایور متناسب با نسخه و معماری Windows تهیه کنید.

صفحه رسمی قدیمی Windows 7، NT، 2000، XP و Vista را فهرست می‌کند و صفحه دانلود سازنده درایور Win11 با تاریخ 2025 نیز دارد. این وجود به معنی تضمین سازگاری هر رایانه نیست؛ امضای درایور، سطح دسترسی، درگاه USB و نسخه سیستم‌عامل باید کنترل شوند. امکان ذخیره متن، تصویر و خروجی‌های Office و نمونه‌های توسعه LabVIEW، VB و VC نیز معرفی شده است.

🖥️ محیط نرم‌افزار و تجربه استفاده

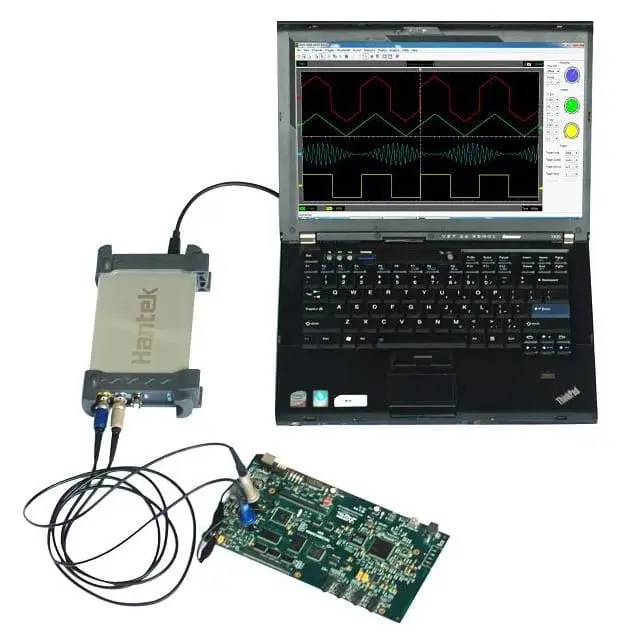

رابط نرم‌افزار کنترل کانال، زمان‌پایه، تریگر، کرسر و تحلیل را روی نمایشگر رایانه ارائه می‌کند. استفاده از لپ‌تاپ صفحه بزرگ‌تر و ذخیره مستقیم داده را ممکن می‌کند، ولی تأخیر USB و سیستم‌عامل می‌تواند تجربه را با اسیلوسکوپ رومیزی متفاوت کند. برای اندازه‌گیری تکرارشونده، تنظیمات را ذخیره و پس از هر تغییر سخت‌افزار دوباره صحت دامنه را بررسی کنید.

تصاویر محیط قدیمی و جدید در صفحه حفظ شده‌اند تا مسیر انتخاب مدل و نمای اصلی نرم‌افزار مشخص باشد. تفاوت ظاهر رابط در نسخه‌های مختلف طبیعی است؛ نام منو یا محل کلیدها ممکن است تغییر کند. معیار اصلی، شناسایی صحیح 6022BE و دریافت داده پایدار از هر دو کانال است.

🧭 راه‌اندازی مرحله‌به‌مرحله hantek 6022be

برای راه‌اندازی hantek 6022be ابتدا نرم‌افزار و درایور متناسب با Windows را نصب کنید و سپس دستگاه را مستقیم به یک درگاه USB پایدار متصل کنید. در نخستین اجرا، مدل 6022BE را از پنجره انتخاب دستگاه برگزینید. اگر نرم‌افزار سخت‌افزار را نمی‌شناسد، پیش از تعویض فایل یا درایور، کابل، درگاه، Device Manager و مجوز اجرای برنامه را بررسی کنید. استفاده از هاب بدون تغذیه می‌تواند در اتصال یا پایداری داده مشکل ایجاد کند.

پس از شناسایی، هر دو پراب را به خروجی جبران دستگاه وصل کنید، نسبت فیزیکی پراب و گزینه نرم‌افزار را یکسان قرار دهید و شکل موج مربعی را بررسی کنید. لبه گرد یا دارای Overshoot می‌تواند نشانه تنظیم‌نبودن جبران پراب باشد. سپس صفر عمودی، مقیاس ولتاژ و زمان و سطح تریگر را تنظیم کنید. این کنترل اولیه پیش از اتصال دستگاه به مدار ناشناخته، احتمال تفسیر اشتباه دامنه یا شکل لبه را کاهش می‌دهد.

برای اندازه‌گیری واقعی، ابتدا منبع سیگنال و محدوده تقریبی آن را مشخص کنید. گیره زمین را به مرجع امن و نوک پراب را به نقطه آزمون متصل کنید. از V/div بزرگ‌تر آغاز و سپس برای پرکردن مناسب صفحه کاهش دهید. زمان‌پایه باید چند دوره قابل تشخیص نمایش دهد و تریگر روی کانالی قرار گیرد که مرجع پایدار دارد. در اندازه‌گیری دوکاناله، مشترک‌بودن زمین هر دو پراب را همیشه در نظر بگیرید.

🧪 کاربردهای واقعی و مرز توان دستگاه

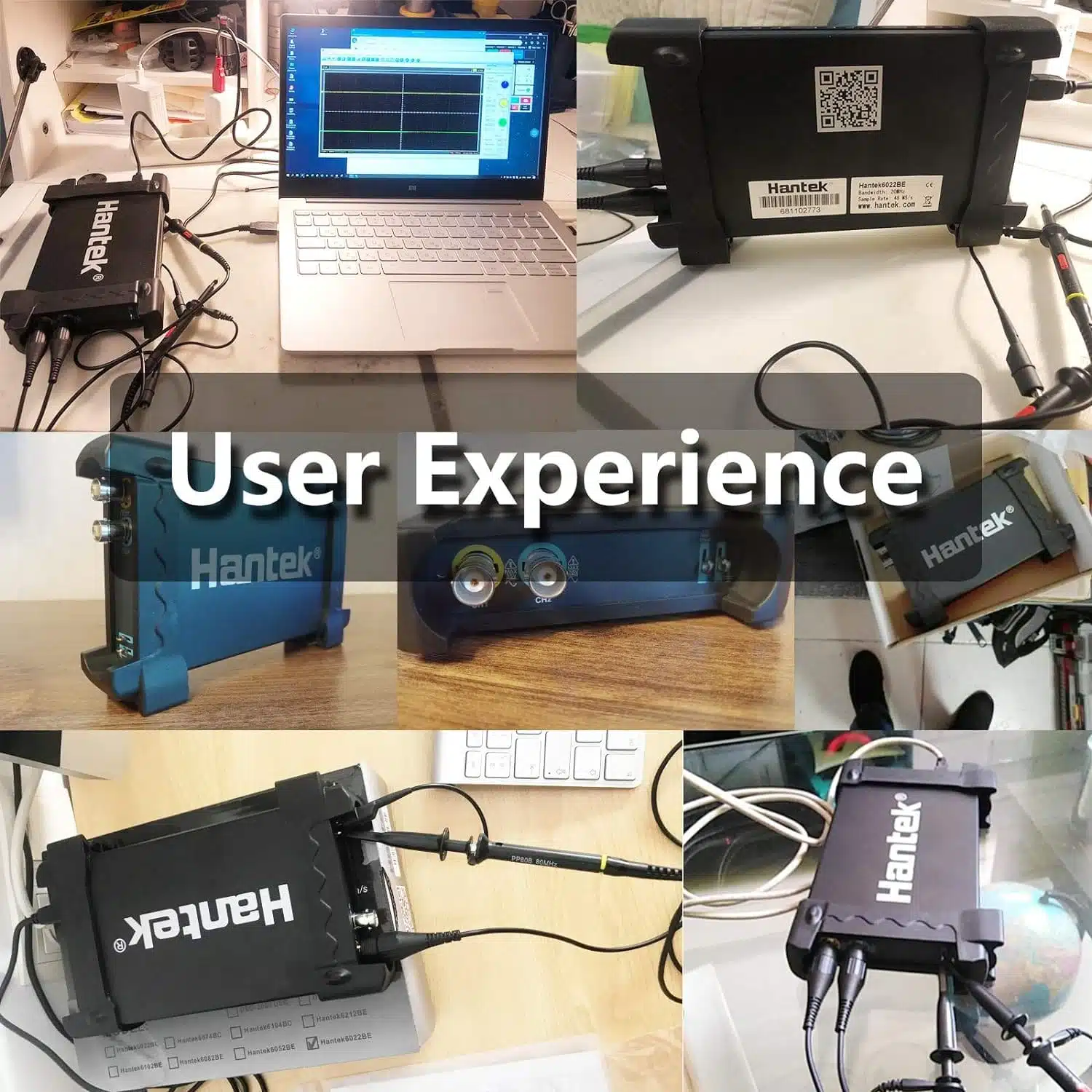

این مدل برای مشاهده ریپل منابع کم‌ولتاژ، خروجی سنسورها، PWM، نوسان‌سازهای صوتی، خطوط کنترل و سیگنال‌های آموزشی مناسب است. در تعمیر برد می‌توان CH1 را پیش از یک طبقه و CH2 را پس از آن قرار داد تا تغییر دامنه، فاز یا شکل موج دیده شود. در کنترل کیفیت نیز Pass/Fail می‌تواند نمونه‌های تکراری را با ماسک ازپیش‌تعریف‌شده مقایسه کند.

برای اندازه‌گیری ریپل، ابتدا مؤلفه DC منبع و تحمل ورودی را بررسی کنید؛ چون جدول رسمی این مدل کوپلینگ DC را ثبت کرده است و نباید قابلیت AC/GND مدل‌های دیگر خانواده را بدون تأیید به آن نسبت داد. می‌توان با تنظیم مناسب مقیاس، تغییرات کوچک روی ولتاژ DC را دید، اما دامنه پایه و محدودیت ±5V بدون تضعیف باید رعایت شود. پراب 10× بارگذاری خازنی را کمتر می‌کند، ولی مقدار حفاظت مجاز را باید از مشخصات واقعی پراب و ورودی گرفت.

پهنای باند 20MHz برای بسیاری از کاربردهای آموزشی و تعمیرات عمومی کافی است، ولی برای رابط‌های دیجیتال پرسرعت، RF، لبه‌های بسیار تند یا تحلیل گذراهای برق قدرت مناسب نیست. این کارت همچنین ورودی تفاضلی، ایزولاسیون کانال، مولد سیگنال یا لاجیک آنالایزر داخلی ندارد. تعریف روشن این محدودیت‌ها کمک می‌کند ابزار بر اساس مسئله واقعی انتخاب شود، نه صرفاً ظاهر کوچک یا عدد حافظه.

🎬 ویدیوی بررسی محصول

📊 روش خواندن دقیق‌تر شکل موج

عددهای خودکار زمانی قابل اعتمادترند که موج پایدار، بدون کلیپ و با چند دوره کامل روی صفحه باشد. اگر دامنه بسیار کوچک یا تریگر ناپایدار باشد، فرکانس، Duty Cycle و زمان خیز می‌توانند جهش کنند. پیش از ثبت نتیجه، نسبت پراب، واحدها، صفر کانال و نرخ نمونه‌برداری نشان‌داده‌شده در نرم‌افزار را کنترل کنید. کرسرهای ولتاژ و زمان راه خوبی برای دبل‌چک‌کردن نتیجه خودکار هستند.

برای مقایسه فاز، دو کانال باید از پراب‌های هم‌رده و تنظیم تضعیف یکسان استفاده کنند. اختلاف طول سیم زمین یا جبران پراب می‌تواند تأخیر ظاهری ایجاد کند. حالت X-Y برای نمایش رابطه دو موج مفید است، اما برای محاسبه دقیق فاز بهتر است اختلاف زمانی با کرسر اندازه‌گیری و نسبت آن به دوره محاسبه شود. در hantek 6022be ثبت تنظیمات و تصویر صفحه، تکرار آزمایش را آسان‌تر می‌کند.

هنگام استفاده از FFT، طول رکورد و زمان‌پایه وضوح فرکانسی را تعیین می‌کنند و نوع پنجره روی نشت طیفی اثر دارد. پنجره مناسب به پیوسته یا گذرا بودن سیگنال وابسته است. قله‌ای که در FFT دیده می‌شود باید با تنظیمات ورودی و احتمال Aliasing سنجیده شود؛ تغییر زمان‌پایه و نرخ نمونه و تکرار آزمون می‌تواند مشخص کند قله واقعی است یا حاصل نمونه‌برداری.

⚖️ مقایسه HANTEK 6022BE با PSO-2020 و 6022BL

6022BE برای مشاهده هم‌زمان دو سیگنال آنالوگ انتخاب مستقیم است. PSO-2020 تک‌کاناله و قلمی است و 6022BL برای نیاز منطقی طراحی شده؛ پس عدد نمونه‌برداری تنها معیار انتخاب نیست. محصولات را در دسته کارت اسیلوسکوپ عصرتولز و شاخه کارت اسیلوسکوپ HANTEK مقایسه کنید.

🛒 قیمت و خرید hantek 6022be از عصرتولز

برای خرید hantek 6022be، قیمت روز، موجودی، گزینه گارانتی و اقلام بسته را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. این مدل برای کاربری مناسب است که دو کانال آنالوگ 20MHz، ثبت 1M و تحلیل نرم‌افزاری را با رایانه Windows می‌خواهد.

اگر نمایشگر مستقل، باتری، پهنای باند بالاتر، ورودی ایزوله یا 16 کانال Logic لازم است، باید مدل دیگری انتخاب شود. پیش از خرید، نصب درایور روی رایانه مقصد و محدودیت 35Vpk ورودی را جدی بگیرید.

❓ سوالات متداول درباره HANTEK 6022BE

آیا HANTEK 6022BE شانزده کانال Logic دارد؟

خیر. مشخصات رسمی این مدل دو کانال آنالوگ است. نوشته 16 Logic در یک تصویر قدیمی با مدل BE سازگار نیست و به خانواده 6022BL مربوط می‌شود.

آیا با Windows 11 کار می‌کند؟

سازنده درایور Win11 را در صفحه دانلود فهرست کرده است، اما سازگاری باید با نسخه و معماری سیستم مقصد بررسی شود. متن قدیمی محصول فقط سیستم‌عامل‌های قدیمی‌تر را نام می‌برد.

چند اندازه‌گیری خودکار دارد؟

صفحه رسمی فعلی 23 تابع را اعلام می‌کند. عدد 32 متن قبلی برای این مدل تأیید نشده و در محتوای اصلاح‌شده مبنا نیست.

حداکثر ورودی بدون پراب تضعیف‌کننده چقدر است؟

حداکثر ورودی رسمی ±5V و حفاظت 35Vpk زیر شرایط ذکرشده است. نسبت نمایشی 10× این حفاظت را خودکار افزایش نمی‌دهد؛ مشخصات پراب و دستگاه هر دو باید رعایت شوند.

آیا دستگاه بدون رایانه روشن می‌شود؟

خیر؛ USB 2.0 تغذیه و ارتباط را فراهم می‌کند و نمایش و کنترل اصلی در نرم‌افزار انجام می‌شوند.

در جمع‌بندی، hantek 6022be یک کارت اسیلوسکوپ دوکاناله 20MHz با 48MSa/s، حافظه 1M و تحلیل نرم‌افزاری است. مزیت اصلی آن مقایسه دو سیگنال و ذخیره مستقیم روی رایانه است. مرزبندی دقیق با 6022BL، رعایت زمین مشترک USB و انتخاب پراب درست، استفاده ایمن و نتیجه قابل اعتماد را ممکن می‌کند.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK 6022BE
• نوع: کارت اسیلوسکوپ USB
• کانال: 2 کانال آنالوگ؛ بدون 16 کانال Logic
• پهنای باند: 20MHz
• نمونه‌برداری: 48MSa/s Real-Time
• وضوح و حافظه: 8bit و حداکثر 1M نمونه
• حساسیت 1×: 20mV/div تا 5V/div
• ورودی: 1MΩ موازی 25pF؛ حفاظت 35Vpk
• پایه زمانی: 1ns/div تا 5000s/div در راهنما
• تحلیل: 23 اندازه‌گیری، Pass/Fail، X-Y و FFT
• رابط و تغذیه: USB 2.0، بدون آداپتور خارجی
• ابعاد: 205×120×35mm
• اقلام رسمی: دو پراب، CD نرم‌افزار، راهنما و کابل USB
