تستر قطعات الکترونیکی مدل FNIRSI LCR-T7 در فروشگاه عصرتولز…

در خدمت شما عزیزان هستیم با بررسی کامل تستر قطعات الکترونیکی مدل LCR-T7 در فروشگاه عصرتولز:

در ابتدا این محصول را کامل ترین مدل در نمونه های مشابه می دانیم. این دستگاه ترکیبی کامل از دو دستگاه تستر قطعات الکترونیکی مدل LCR-T4 همراه با قاب محافظ  و تستر M325 یا GM328A می باشد. مزیت این دستگاه نسبت به دو مدل ذکر شده 1-استفاده از قاب مناسب در طراحی 2- وجود باتری شارژی و 3-صفحه نمایش رنگی می باشد. نمونه های مشابه از باتری کتابی 9 ولت بهره می برند، دارای صفحه نمایش رنگی هستند و قاب مناسبی در طراحی ندارند.

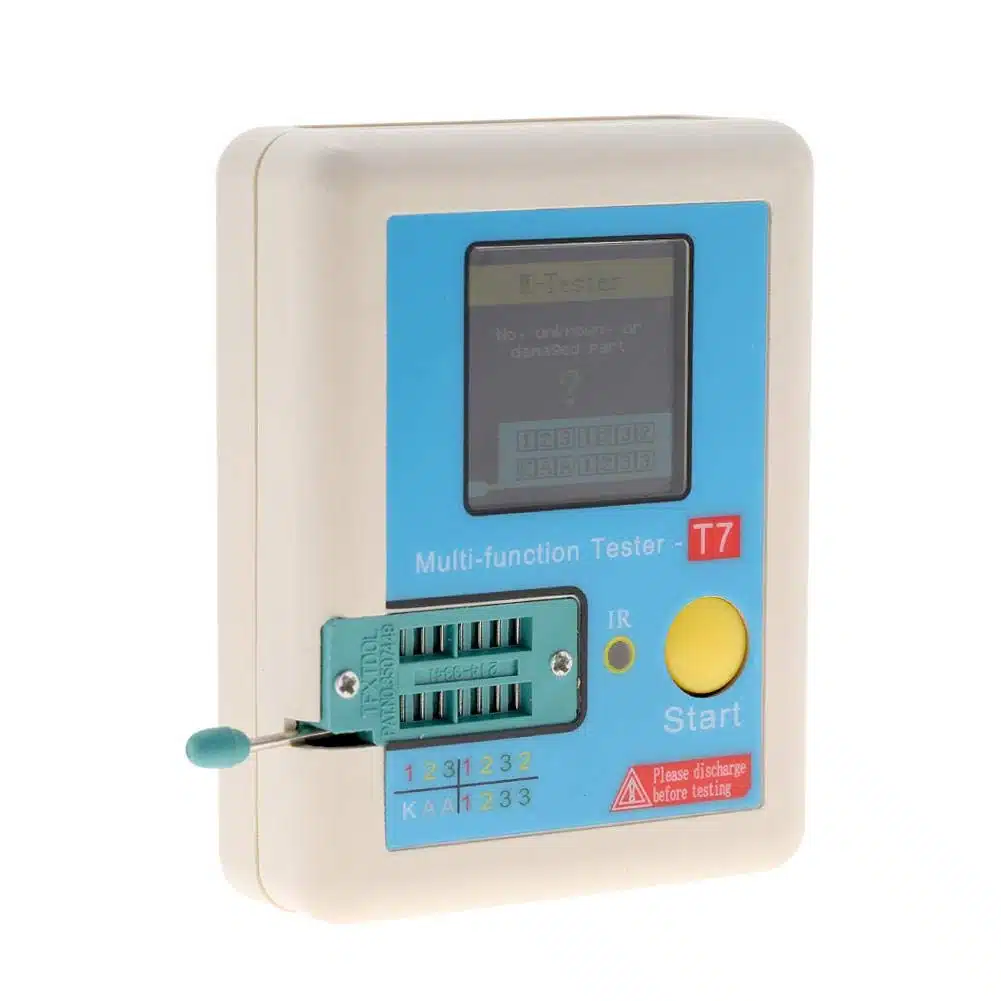

تستر قطعات الکترونیکی مدل LCR-T7 عصرتولز

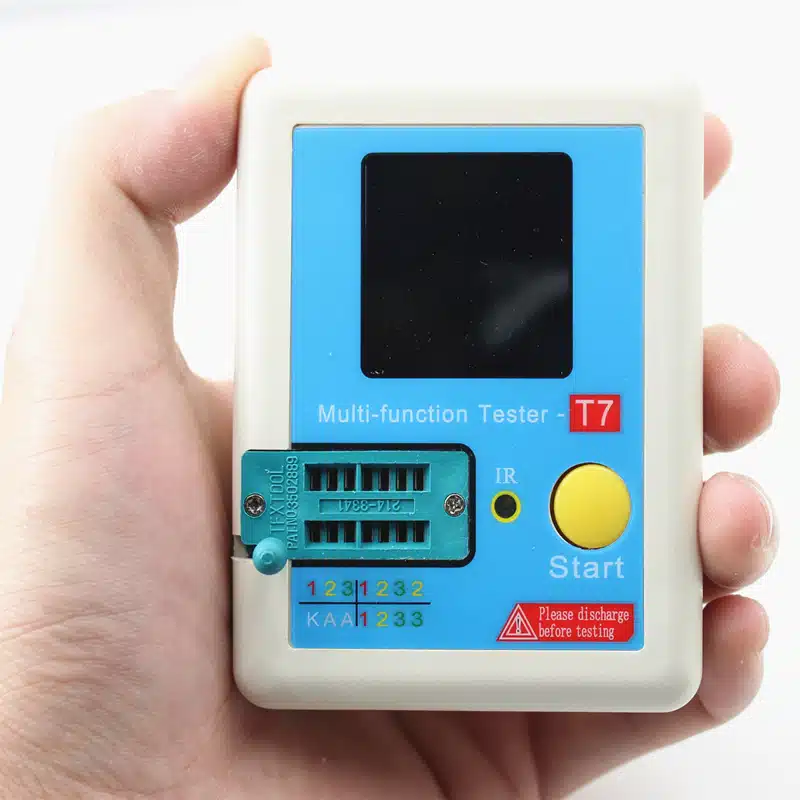

مشخصات ظاهری تستر قطعات الکترونیکی مدل LCR-T7:

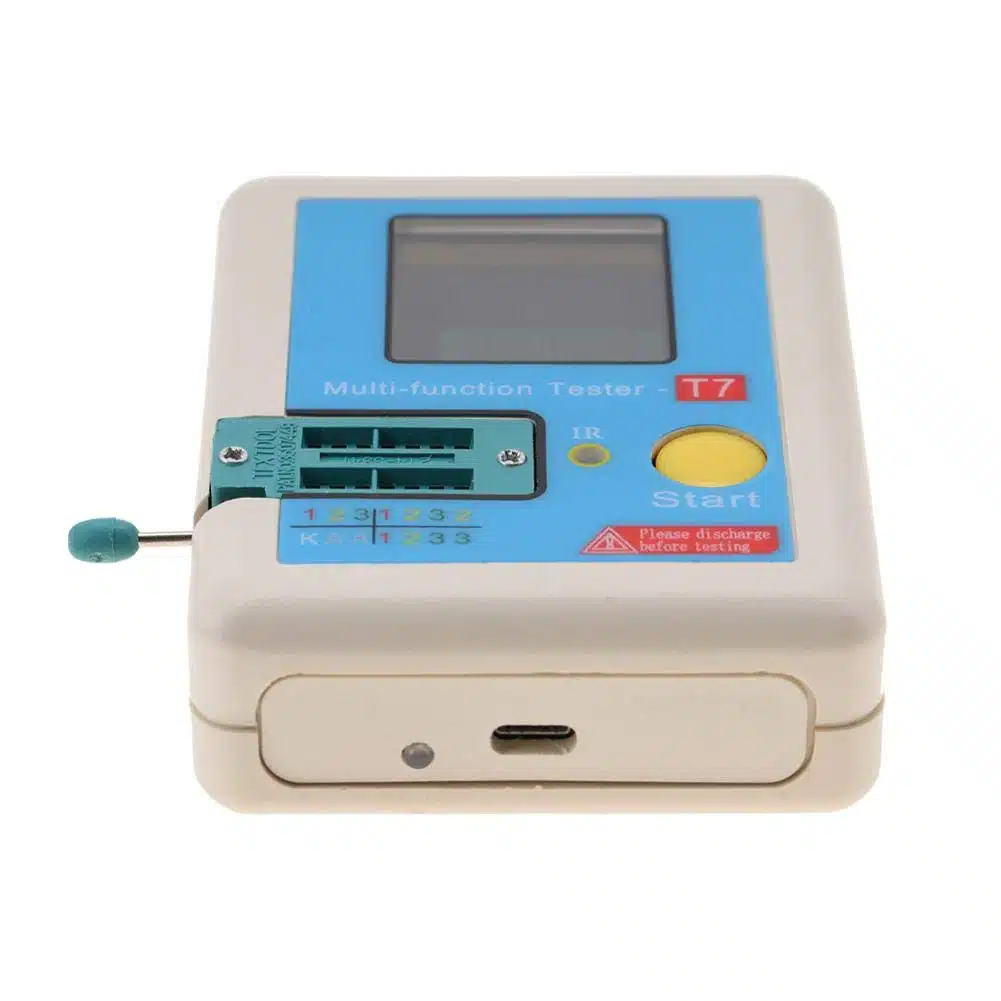

تستر قطعات الکترونیکی مدل LCR-T7 دارای چراغ نشانگر شارژ در کنار ورودی شارژر می باشد. متاسفانه سوکت ورودی برق شارژر این دستگاه MICRO USB می باشد و از نوع TYPE C نیست. جنس بدنه پلاستیکی با ترکیب رنگ طوسی و آبی روشن از مشخصات ظاهری این دستگاه است. وزن این دستگاه بدون اقلام همراه و بسته بندی تنها 92 گرم و همراه با متعلقات 110 گرم می باشد. ابعاد این دستگاه 27 * 70 * 90 میلی متر می باشد. در مورد شارژی بودن و تعویض احتمالی باتری دستگاه در آینده نیز مشکلی ندارد. تنها باز کردن 4 پیچ چهارسو دسترسی شما را به باتری محصول ممکن می کند. تهیه باتری 350 میلی آمپری در بدترین حالت باید تسوط باتری ساز انجام گردد که هزینه و سختی زیادی ندارد.

• تشخیص خودکار نوع آی سی
• رنج مقاومت (resistance): 0.01Ω-50MΩ
• رنج خازن (capacitor) : 25PF تا 100mF
• رنج سلف (L) : 0.01mh تا 20 H
• ولتاژ شکست دیود (Diode) : 0.01V ~ 30V
• دیود (Z-Diode) : 0.01V ~ 4.5V / Uf < 4.5 V
• تریستور و تریاک : IGT < 6 mA
• اندازه گیری مقاومت داخلی خازن (ESR)
• صفحه نمایش TFT 160×128
• کلید چند کاره
• منطقه تست ترانزیستور
• منطقه تست Zener Diode
• پنجره گیرنده IR
• رابط شارژ Micro USB
• LED نشانگر شارژ

تستر قطعات الکترونیکی مدل LCR-T7 عصرتولز

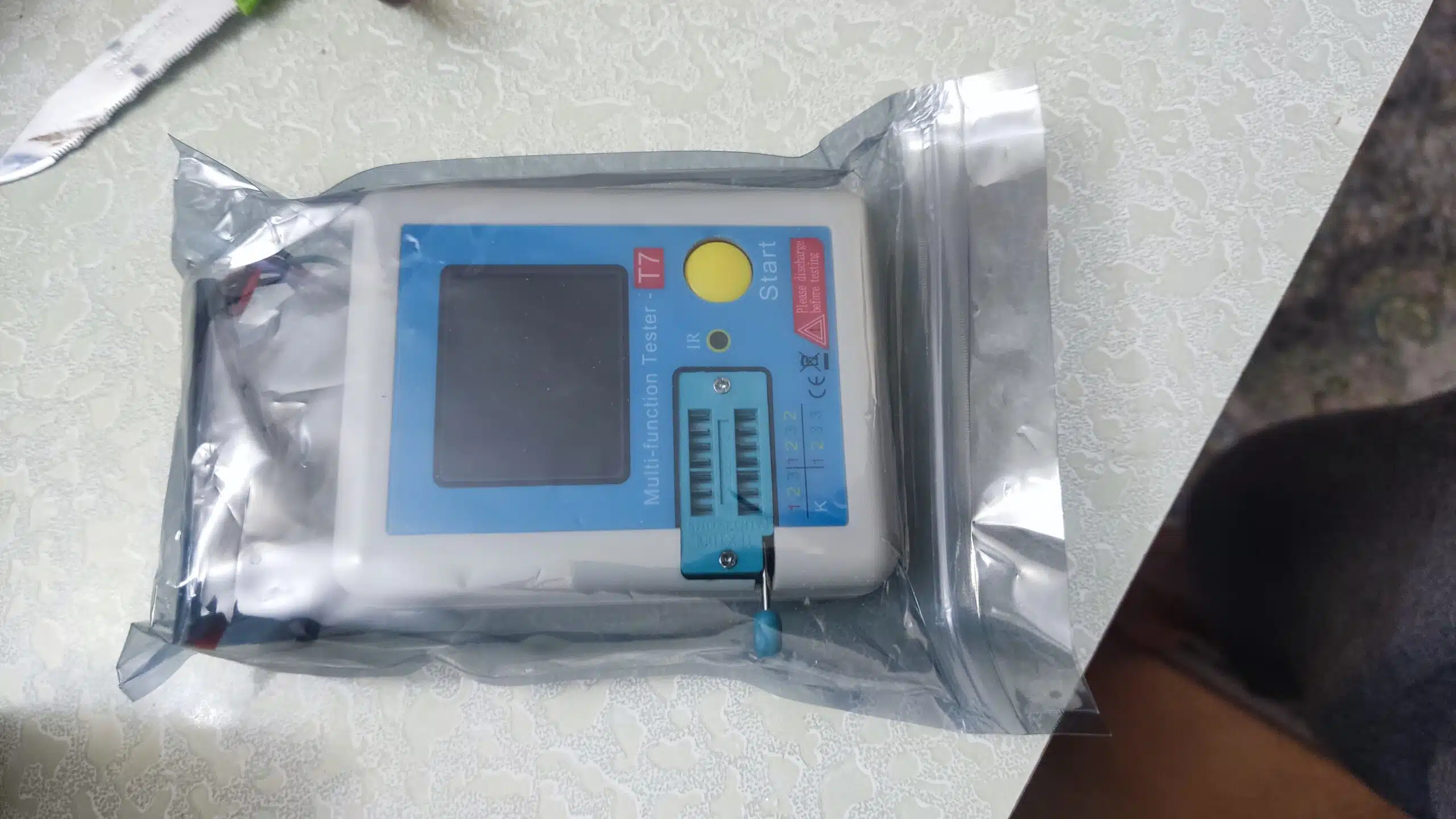

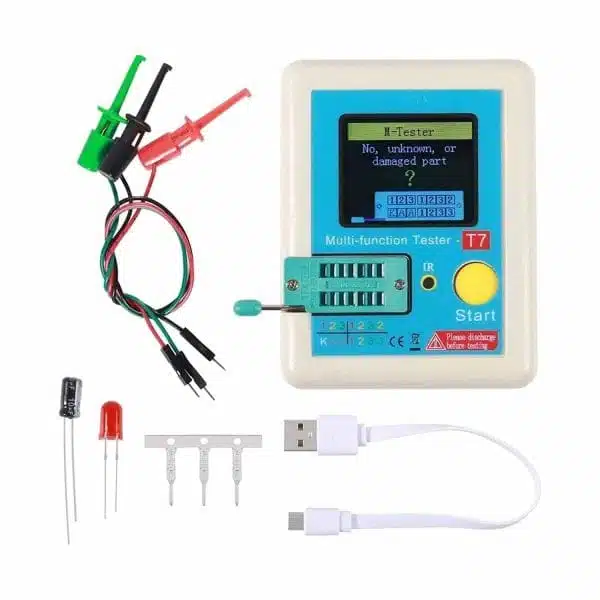

اقلام همراه اتستر قطعات الکترونیکی مدل LCR-T7:

• سیم میکرو یو اس بی (micro usb) برای شارژ کردن دستگاه
• سیم اتصال زیف سوکت به پایه‌ی قطعات
• دیود نوری و خازن جهت تست اولیه دستگاه
• پین اتصال کوتاه برای کالیبره کردن دستگاه

تستر قطعات الکترونیکی مدل FNIRSI LCR-T7؛ ابزاری حرفه‌ای برای تعمیر و تست قطعات

تستر قطعات الکترونیکی مدل FNIRSI LCR-T7 یکی از پیشرفته‌ترین ابزارهای تست و اندازه‌گیری قطعات الکترونیکی است که برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک طراحی شده است. این دستگاه قابلیت شناسایی، تست و آنالیز قطعات متنوع را دارد و با رابط کاربری ساده و کارآمد خود، به یکی از محبوب‌ترین ابزارها در بازار تبدیل شده است.

اما نکته مهم این است که این دستگاه در صورت استفاده نادرست ممکن است دچار خرابی شود. بنابراین، رعایت دستورالعمل‌های ارائه‌شده و دقت در نحوه اتصال قطعات برای حفظ عملکرد و دوام دستگاه الزامی است.

آموزش استفاده صحیح از تستر قطعات الکترونیکی مدل FNIRSI LCR-T7

تستر قطعات الکترونیکی FNIRSI LCR-T7 یکی از ابزارهای پرکاربرد برای اندازه‌گیری و تحلیل قطعات الکترونیکی است. اما برای بهره‌وری بهینه و جلوگیری از آسیب به دستگاه، دانستن نکات استفاده صحیح از این ابزار ضروری است. در ادامه به بررسی گام به گام روش کار با این دستگاه و نکاتی که باید رعایت کنید، می‌پردازیم.

1. تشخیص و محاسبه خودکار قطعات

این دستگاه توانایی تشخیص خودکار قطعات و محاسبه پارامترهای آن‌ها را دارد. برای این کار:

• قطعات را به پایه‌های شماره 1، 2 یا 3 زیف سوکت متصل کنید.
• توجه کنید که پایه‌های یکسان به هم متصل نشوند.

نکته: برای اندازه‌گیری دیودها، پایه مثبت را به K و پایه منفی را به A متصل کنید.

2. اندازه‌گیری با پراب‌های همراه

در صورتی که از پراب استفاده می‌کنید:

• پایه‌های قطعه را مستقیماً به ترمینال‌های زیف سوکت متصل کنید.
• دکمه Start را فشار دهید تا دستگاه قطعه را شناسایی و اندازه‌گیری کند.

اگر قطعه به درستی متصل نشده باشد، پیام “No, unknown, or damaged part” بر روی نمایشگر نمایش داده می‌شود.

هشدارهای مهم:

• شارژ خازن‌ها قبل از اندازه‌گیری:
  خازن‌ها را حتماً قبل از اتصال به دستگاه دشارژ کنید. اتصال خازن شارژ به دستگاه می‌تواند به آن آسیب جدی وارد کند.
• اتصالات صحیح:
  از اتصال صحیح قطعات به زیف سوکت یا پراب‌ها اطمینان حاصل کنید. اتصال نادرست می‌تواند منجر به نتایج اشتباه یا حتی آسیب به دستگاه شود.

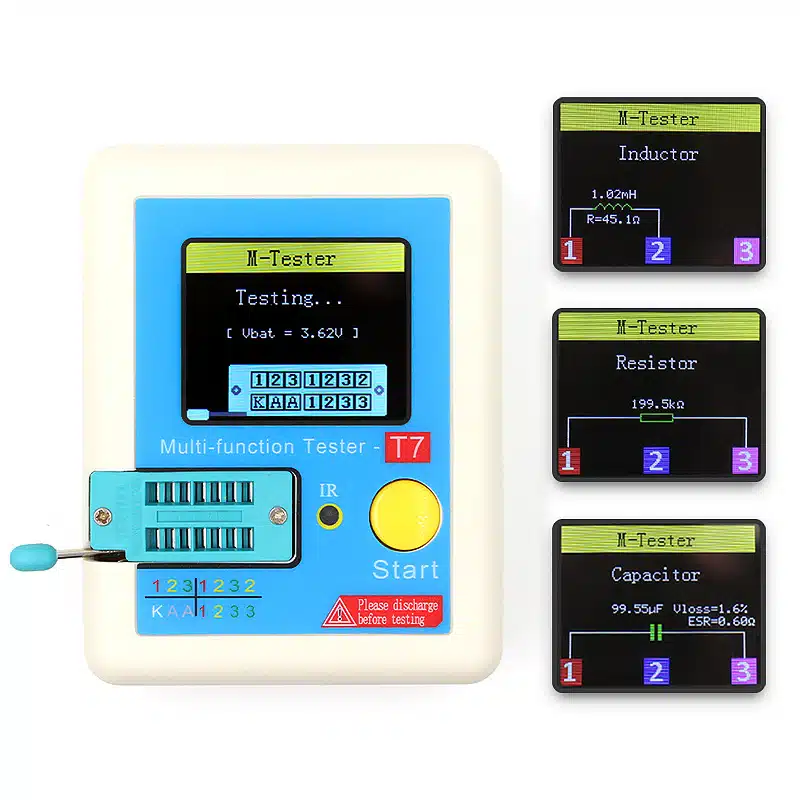

پارامترهای قابل اندازه‌گیری با تستر FNIRSI LCR-T7

1. دیود و دیود زینر

• Uf: ولتاژ فوروارد
• C: ظرفیت
• Ir: جریان نشتی
• Uz: ولتاژ شکست دیود زینر (تا 30 ولت قابل اندازه‌گیری)

2. مقاومت‌ها (Resistor)

• مقاومت به طور خودکار تشخیص داده شده و مقدار آن به واحد اهم (Ω) نمایش داده می‌شود.

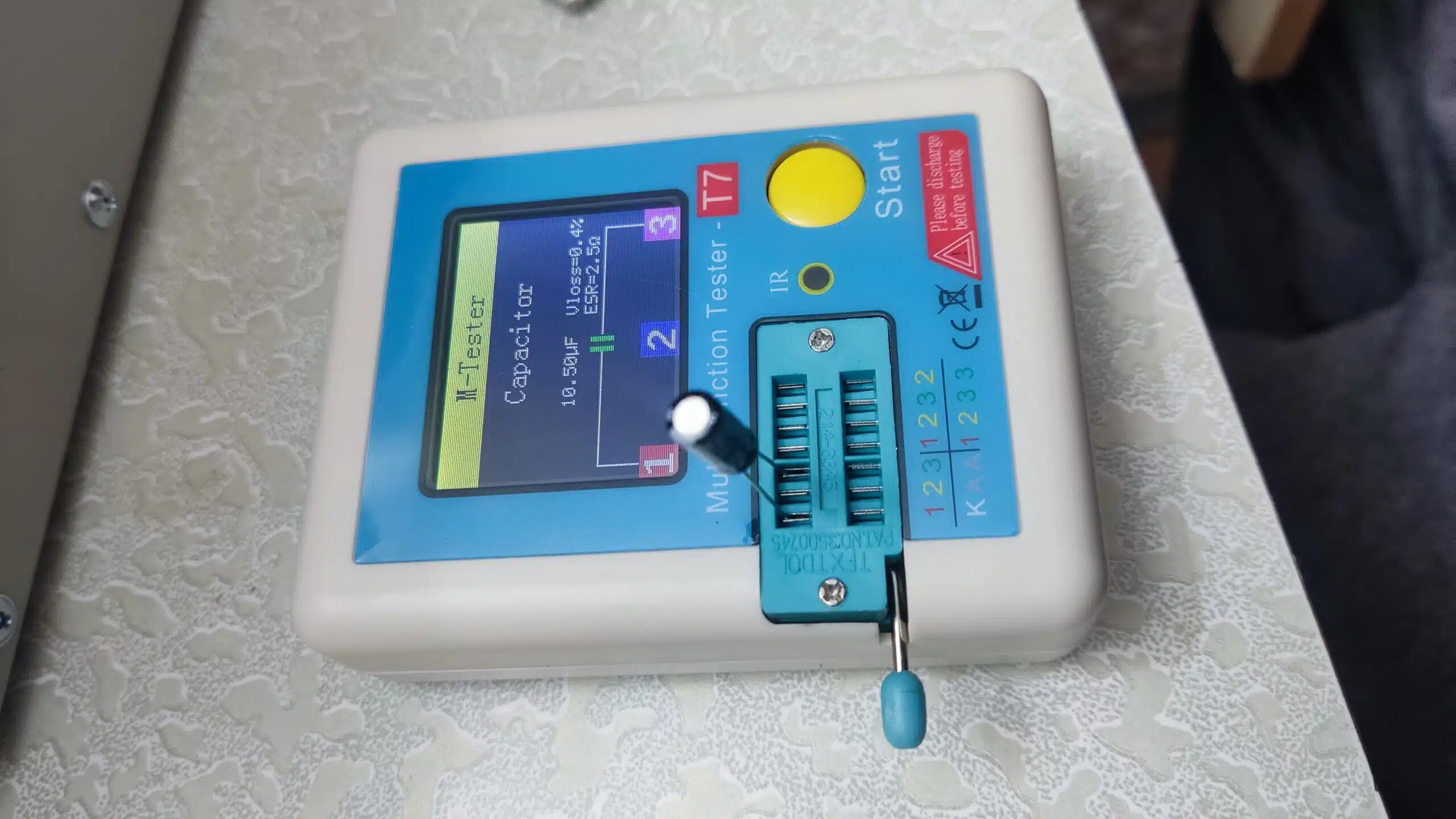

3. خازن‌ها (Capacitor)

• Vloss: افت ولتاژ
• ESR: مقاومت داخلی
• هشدار: قبل از اتصال، خازن را کاملاً دشارژ کنید.

4. سلف (Inductor)

• اندوکتانس: به واحد هانری (H) نمایش داده می‌شود.
• R: مقاومت داخلی سلف

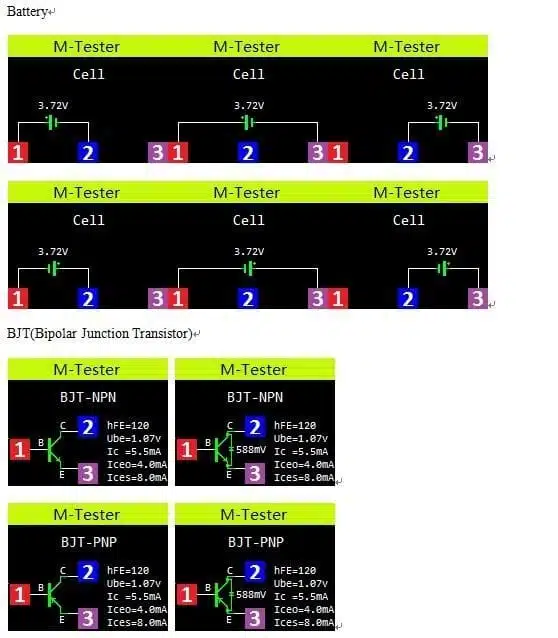

5. ترانزیستورهای پیوندی و دوقطبی

• Vt: ولتاژ ترشهولد
• hFE: ضریب تقویت جریان
• Ic: جریان Collector
• قابلیت تشخیص خودکار انواع ترانزیستور مانند:
  • BJT-NPN
  • BJT-PNP
  • MOSFET و JFET

6. تشخیص امواج اینفرارد (IR)

برای فعال کردن این قابلیت:

• فرستنده IR را مقابل گیرنده دستگاه قرار دهید.
• UserCode و DataCode نمایش داده می‌شود که اطلاعات مربوط به فرستنده و دکمه فشرده شده در ریموت را ارائه می‌دهد.

نتیجه‌گیری

استفاده صحیح از تستر قطعات الکترونیکی FNIRSI LCR-T7، علاوه بر افزایش دقت اندازه‌گیری‌ها، از خرابی دستگاه جلوگیری می‌کند. با رعایت نکات بالا، می‌توانید از تمامی امکانات این ابزار حرفه‌ای بهره‌مند شوید و قطعات الکترونیکی خود را به بهترین شکل ممکن بررسی کنید.

ویژگی‌ها و مشخصات فنی FNIRSI LCR-T7

این تستر قدرتمند با ویژگی‌ها و مشخصات فنی منحصربه‌فرد خود، ابزار ایده‌آلی برای شناسایی و تست قطعات الکترونیکی مختلف است. برخی از مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:

• شناسایی خودکار قطعات: این دستگاه به‌طور خودکار نوع قطعه را تشخیص داده و اطلاعات مربوط به آن را نمایش می‌دهد.
• پشتیبانی از قطعات متنوع: امکان تست مقاومت، خازن، سلف، دیود، ترانزیستور، MOSFET، SCR و دیگر قطعات الکترونیکی.
• اندازه‌گیری دقیق: دقت بالا در اندازه‌گیری پارامترهای قطعات، مانند ESR (مقاومت سری معادل) و ظرفیت خازن‌ها.
• صفحه‌نمایش رنگی: نمایشگر 1.8 اینچی با وضوح بالا برای نمایش اطلاعات قطعات و نتایج تست.
• رابط کاربری ساده: منوهای کاربرپسند و دکمه‌های در دسترس برای کنترل آسان دستگاه.
• منبع تغذیه داخلی: مجهز به باتری لیتیومی قابل شارژ که استفاده از دستگاه را در هر مکانی ممکن می‌سازد.
• تشخیص پایه‌ها: قابلیت شناسایی و نمایش ترتیب پایه‌های قطعات مانند ترانزیستورها و MOSFETها.
• بازه اندازه‌گیری وسیع: از مقاومت‌های چند اهمی تا مگا اهمی و خازن‌های چند پیکوفاراد تا میلی فاراد.

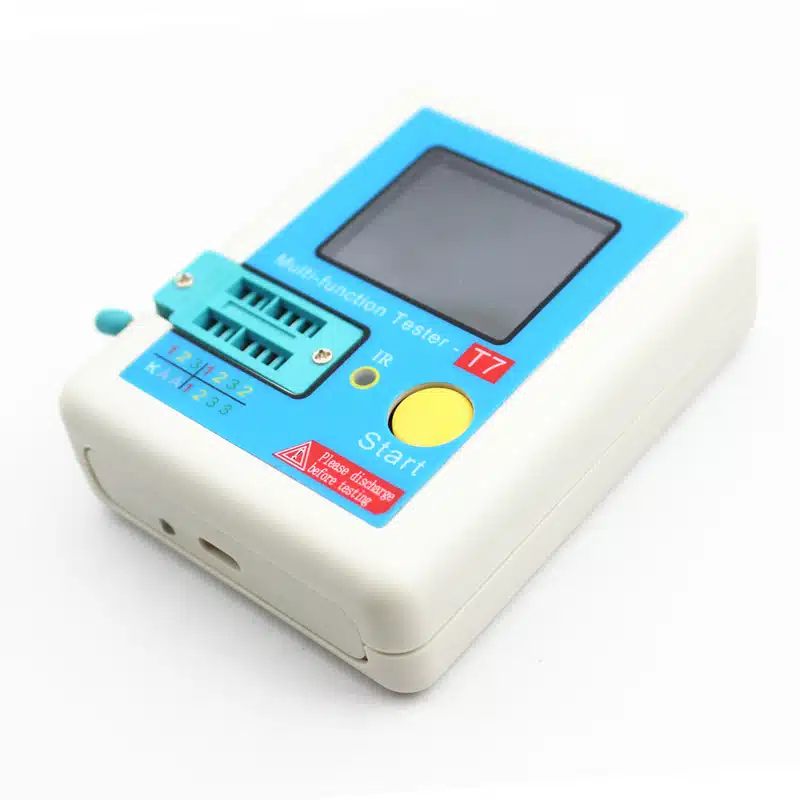

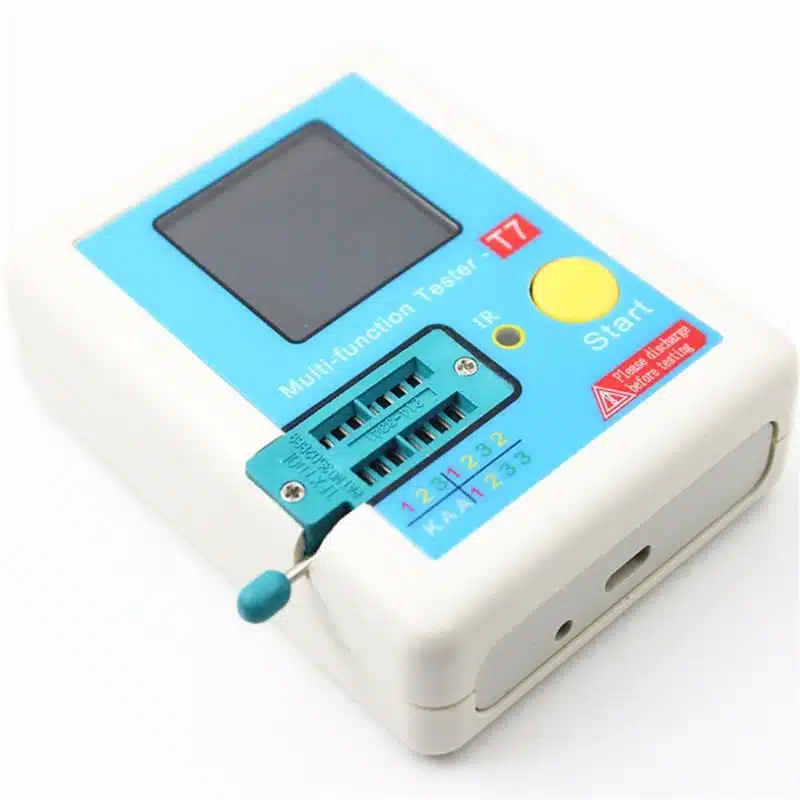

طراحی و ساختار بدنه

FNIRSI LCR-T7 با طراحی جمع‌وجور و کیفیت ساخت بالا، برای استفاده روزمره و حمل آسان ایده‌آل است. ویژگی‌های طراحی و فیزیکی این دستگاه شامل موارد زیر می‌شود:

• بدنه مقاوم: ساخته‌شده از مواد بادوام برای تحمل شرایط مختلف کاری.
• ابعاد مناسب: طراحی کوچک و قابل‌حمل که به راحتی در جیب یا کیف ابزار جای می‌گیرد.
• صفحه‌نمایش با کیفیت: نمایشگر رنگی با وضوح بالا برای نمایش دقیق اطلاعات.
• دکمه‌های کاربری: کنترل‌های ساده و در دسترس برای سهولت کاربری.

نکات مهم در استفاده از دستگاه

FNIRSI LCR-T7 برای ارائه بهترین عملکرد نیازمند رعایت چند نکته کلیدی است:

1. اتصال صحیح قطعات: هنگام اتصال قطعات، از قرارگیری صحیح پایه‌ها اطمینان حاصل کنید؛ زیرا اتصال اشتباه ممکن است به دستگاه آسیب برساند.
2. دقت در ولتاژ ورودی: مطمئن شوید که قطعاتی که تست می‌کنید، مطابق با محدوده ولتاژ و جریان دستگاه هستند.
3. مطالعه دفترچه راهنما: پیش از استفاده، حتماً دستورالعمل‌های ارائه‌شده توسط سازنده را مطالعه کنید.
4. عدم تست قطعات آسیب‌دیده: از تست قطعاتی که ممکن است دارای اتصالات معیوب باشند، خودداری کنید.

کاربردهای تستر FNIRSI LCR-T7

این دستگاه برای افراد حرفه‌ای و آماتور مناسب است و در زمینه‌های زیر کاربرد دارد:

• تعمیرات الکترونیکی: تست قطعات خراب و شناسایی سریع مشکلات.
• طراحی مدارات: انتخاب قطعات مناسب برای پروژه‌های الکترونیکی.
• آموزش الکترونیک: یادگیری نحوه عملکرد قطعات مختلف با تست و مشاهده اطلاعات آن‌ها.
• آنالیز قطعات صنعتی: استفاده در خطوط تولید برای تست سریع و کارآمد قطعات.

خرید تستر قطعات الکترونیکی مدل FNIRSI LCR-T7

اگر به دنبال خرید دستگاهی دقیق و کارآمد برای تست قطعات الکترونیکی هستید، تستر FNIRSI LCR-T7 انتخابی ایده‌آل است. این دستگاه با قابلیت‌های پیشرفته و دقت بالا، تمامی نیازهای شما را در زمینه تست و تعمیرات برآورده می‌کند. فروشگاه عصرتولز این محصول را با بهترین قیمت و ضمانت اصالت کالا عرضه می‌کند.

قیمت تستر قطعات الکترونیکی مدل FNIRSI LCR-T7

قیمت این دستگاه به دلیل کیفیت ساخت بالا و امکانات متعدد، کاملاً مقرون‌به‌صرفه است. برای اطلاع از قیمت به‌روز و خرید این محصول با ضمانت، به فروشگاه عصرتولز مراجعه کنید و تجربه‌ای بی‌نظیر در تست قطعات الکترونیکی داشته باشید.
