منبع تغذیه سوئیچینگ ۶۰ ولت ۲۰ آمپر مستک مدل MESTEK DP6020 یک منبع تغذیه DC تک‌کانال پرتوان با خروجی قابل تنظیم ۰ تا ۶۰ ولت، جریان ۰ تا ۲۰ آمپر و توان بیشینه ۱۲۰۰ وات است. نام انگلیسی کامل آن MESTEK DP6020 60V 20A 1200W Switching DC Power Supply with 4-Digit V/A/W/R Display and CV/CC Control است. mestek dp6020 برای آزمون بارهای DC پرتوان، تعمیر تجهیزات صنعتی، راه‌اندازی موتور و مبدل، تست برد قدرت و میزهای آزمایشگاهی حرفه‌ای طراحی شده است.

⚡ معرفی منبع تغذیه MESTEK DP6020

مزیت اصلی mestek dp6020 ترکیب محدوده ۶۰ ولت و ظرفیت جریان ۲۰ آمپر در یک دستگاه رومیزی است. حاصل بیشینه این دو مقدار ۱۲۰۰ وات می‌شود؛ بنابراین این مدل نسبت به منابع ۳۰ ولت یا ۵ آمپر، فضای کاری گسترده‌تری برای مدارهای قدرت، تجهیزات خودرویی، LEDهای پرتوان، موتور DC، شارژ کنترل‌شده و آزمون مبدل‌ها فراهم می‌کند. چهار ردیف نمایشگر پنل، ولتاژ V، جریان A، توان W و مقاومت معادل R را هم‌زمان نشان می‌دهند.

مدل DP6020 روی پنل تصاویر دقیق کالا خوانا است و نمایش ۶۰٫۰۰ ولت و ۲۰٫۰۰ آمپر نیز با جدول فنی خانواده و راهنمای همین مدل هم‌خوانی دارد. این شواهد مانع اشتباه گرفتن دستگاه با DP3020 می‌شوند؛ DP3020 خروجی ۳۰ ولت و ۲۰ آمپر با توان ۶۰۰ وات دارد، در حالی که مدل این صفحه برای ۶۰ ولت، ۲۰ آمپر و ۱۲۰۰ وات تعریف شده است.

🎛️ تنظیم Fine/Coarse و کنترل خروجی

دو انکودر جداگانه برای تنظیم ولتاژ و جریان روی mestek dp6020 قرار دارند. فشردن هر انکودر امکان جابه‌جایی میان تنظیم ریز و درشت را فراهم می‌کند تا رسیدن به مقدار هدف سریع‌تر و کنترل‌شده‌تر باشد. کلید مستقل خروجی نیز اجازه می‌دهد مقدار ولتاژ و محدودیت جریان را پیش از اعمال انرژی به بار تنظیم کنید، اتصال‌ها را دوباره ببینید و سپس خروجی را فعال کنید.

گام تنظیم رسمی ولتاژ و جریان ۰٫۱ واحد اعلام شده است. این گام با تفکیک نمایشگر یکسان نیست؛ نمایشگر می‌تواند تغییرات کوچک‌تری را نمایش دهد، ولی مقدار تنظیمی با گام تعریف‌شده تغییر می‌کند. برای روشن‌کردن یک برد تعمیرشده یا بار ناشناخته، حد جریان باید ابتدا محافظه‌کارانه باشد و پس از کنترل رفتار مدار به‌آرامی افزایش یابد.

🔄 عملکرد CV و CC

mestek dp6020 میان حالت ولتاژ ثابت CV و جریان ثابت CC به‌صورت خودکار جابه‌جا می‌شود. در حالت CV دستگاه ولتاژ تنظیمی را نگه می‌دارد و جریان مطابق نیاز بار تغییر می‌کند. اگر بار جریان بیشتری از محدودیت انتخاب‌شده بخواهد، منبع وارد حالت CC می‌شود و با کاهش ولتاژ، جریان را در حد تنظیمی نگه می‌دارد. این رفتار در راه‌اندازی کنترل‌شده و تشخیص مصرف غیرعادی اهمیت زیادی دارد.

محدودکننده جریان جای کابل مناسب، فیوز، اتصال صحیح یا شناخت مدار را نمی‌گیرد. جریان ۲۰ آمپر می‌تواند سیم نازک، کانکتور ضعیف یا مسیر باریک برد را سریع گرم کند. برای بارهای پرجریان از کابل کوتاه با سطح مقطع کافی، سرسیم سالم و ترمینال محکم استفاده کنید. بهتر است اتصال و جداسازی بار زمانی انجام شود که خروجی خاموش است.

📟 نمایش چهارپارامتری، تفکیک و دقت

تفکیک ولتاژ mestek dp6020 در محدوده زیر ۱۰۰ ولت برابر ۱۰ میلی‌ولت است. تفکیک جریان زیر ۱۰ آمپر ۱ میلی‌آمپر و از ۱۰ آمپر به بالا ۱۰ میلی‌آمپر اعلام شده است. تفکیک توان با افزایش مقدار از ۱ میلی‌وات تا ۱ وات تغییر می‌کند و مقاومت معادل بار نیز متناسب با مقدار نمایش داده می‌شود. نمایش R برای مشاهده سریع رفتار بار مفید است، اما جای اندازه‌گیری مقاومت مدار خاموش با اهم‌متر را نمی‌گیرد.

دقت اعلامی خانواده برای ولتاژ حداکثر ۲ درصد، برای جریان حداکثر ۰٫۵ درصد و برای بار حداکثر ۰٫۵ درصد است. ریپل و نویز نیز حداکثر ۱ درصد از مقدار معتبر اعلام شده است. تعداد رقم نمایشگر به‌تنهایی مترادف دقت نیست. برای آزمون مرجع، کالیبراسیون یا ثبت نتیجه رسمی باید خروجی با مولتی‌متر و بار استاندارد مناسب کنترل شود.

🛡️ حفاظت و کار ایمن با توان ۱۲۰۰ وات

روی پنل mestek dp6020 نشانگرهای OV، OC، OP و OT دیده می‌شوند که به وضعیت اضافه‌ولتاژ، اضافه‌جریان، اضافه‌توان و دمای زیاد مربوط‌اند. بدنه فلزی، دریچه‌های وسیع و فن برای دفع گرمای بخش قدرت در نظر گرفته شده‌اند. اطراف دستگاه باید باز بماند و مسیر ورود و خروج هوا با دیوار، کاغذ، پارچه یا کابل مسدود نشود.

توان ۱۲۰۰ وات به برق ورودی سالم، اتصال زمین حفاظتی و تهویه مناسب نیاز دارد. دستگاه را روی سطح خشک، ثابت و غیرقابل اشتعال قرار دهید. اگر صدای غیرعادی فن، بوی سوختگی، افزایش دمای غیرمعمول یا نوسان شدید دیده شد، ابتدا خروجی و سپس برق ورودی را قطع کنید. تعمیر داخلی باید توسط فرد متخصص و پس از تخلیه ایمن بخش قدرت انجام شود.

🔌 ورودی برق و امکانات نسخه دستگاه

خانواده mestek dp6020 با ورودی AC ۱۱۰ یا ۲۲۰ ولت عرضه می‌شود. مقدار دقیق واحد تحویلی باید از برچسب پشت دستگاه بررسی و پیش از روشن‌کردن با برق محل تطبیق داده شود. راهنمای دقیق DP6020 نسخه ۲۲۰ ولت با تلرانس ۱۰ درصد را ثبت می‌کند، اما به دلیل عرضه نسخه‌های منطقه‌ای، برچسب همان واحد ملاک نهایی است.

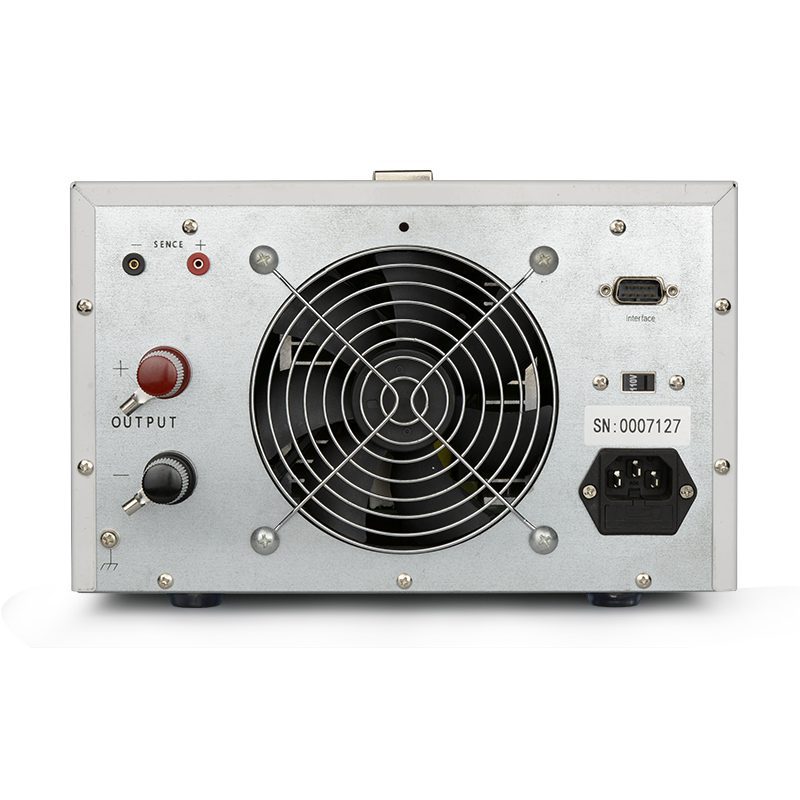

تصویر پشت کالای منبع، ترمینال‌های Sense و یک رابط DB9 را نشان می‌دهد؛ در عین حال سازنده رابط‌های USB، RS485، RS232 و جبران افت را به‌عنوان گزینه‌های خانواده معرفی می‌کند. بنابراین نوع پروتکل، کابل ارتباطی و فعال‌بودن Remote Sense نباید فقط از روی ظاهر نتیجه‌گیری شود. اگر این امکانات برای پروژه ضروری هستند، نسخه دقیق و اقلام همراه باید پیش از خرید از عصرتولز استعلام شوند.

📐 ابعاد، وزن و طراحی بدنه

ابعاد دستگاه ۳۳۰ میلی‌متر عمق، ۲۵۰ میلی‌متر عرض و ۱۵۵ میلی‌متر ارتفاع است و وزن آن حدود ۵ کیلوگرم اعلام شده است. دستگیره بالای بدنه حمل کوتاه‌مدت را آسان می‌کند، اما پیش از جابه‌جایی باید برق و بار جدا شوند. فضای میز باید علاوه بر اندازه بدنه، فاصله کافی برای فن، دریچه‌ها و دسترسی به اتصالات پشت را نیز تأمین کند.

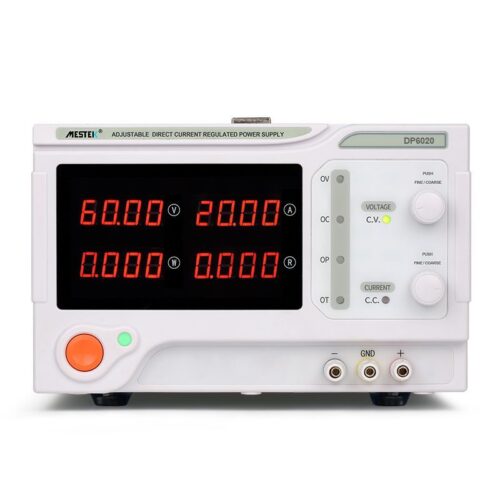

تصویر اصلی mestek dp6020 یک دستگاه تکی را از روبه‌رو و روی زمینه سفید نشان می‌دهد. تصاویر گالری نماهای زاویه‌دار و پشت همان مدل را نمایش می‌دهند و به معنی تحویل چند دستگاه نیستند. بدنه روشن، نمایشگر مشکی با ارقام قرمز، دو انکودر، کلید نارنجی خروجی و ترمینال‌های منفی، زمین و مثبت هویت ظاهری این مدل را مشخص می‌کنند.

🧪 راه‌اندازی پیشنهادی

1. برچسب ولتاژ ورودی mestek dp6020 را با برق محل تطبیق دهید.
2. خروجی را خاموش و ولتاژ و محدودیت جریان را روی مقدار پایین تنظیم کنید.
3. قطب مثبت، منفی و در صورت نیاز زمین را با کابل مناسب به بار متصل کنید.
4. خروجی را فعال و وضعیت CV/CC، جریان، توان و دمای کابل‌ها را کنترل کنید.
5. برای سنجش دقیق، دستگاه را دست‌کم ۱۰ دقیقه روشن نگه دارید تا شرایط کاری پایدار شود.

اگر بار در لحظه روشن‌شدن جریان هجومی دارد، محدودیت بسیار پایین ممکن است مانع شروع شود و محدودیت بیش از حد بالا نیز حفاظت عملی مدار را کاهش می‌دهد. افزایش مرحله‌ای و پایش هم‌زمان V، A و W روش مطمئن‌تری برای عیب‌یابی است. برای استفاده نزدیک سقف توان، جریان ورودی، تهویه و دوام کابل‌های خروجی نیز باید محاسبه شوند.

📊 جدول مشخصات فنی

📦 اقلام همراه استاندارد

• یک دستگاه: منبع تغذیه MESTEK DP6020
• یک کابل برق: متناسب با نسخه ورودی دستگاه
• یک دفترچه راهنما: راهنمای تنظیم و نکات ایمنی
• یک جعبه کارخانه: بسته‌بندی محصول

اقلام بالا در راهنمای دقیق مدل و جدول خانواده ثبت شده‌اند. کابل خروجی ۲۰ آمپر، کابل رابط رایانه و سیم Remote Sense در فهرست استاندارد نیستند و همراه قطعی محسوب نمی‌شوند. هر خرید شامل یک mestek dp6020 است و برای اتصال بار باید کابل متناسب با جریان واقعی جداگانه آماده شود.

🔍 مقایسه با مدل‌های نزدیک

منبع تغذیه MESTEK DP3020 برای پروژه‌ای که بیش از ۳۰ ولت نیاز ندارد ولی جریان ۲۰ آمپر لازم دارد انتخاب سبک‌تری است. منبع تغذیه MESTEK DP10010 محدوده ولتاژ را تا ۱۰۰ ولت می‌برد، اما جریان نامی آن ۱۰ آمپر است. انتخاب باید بر اساس ولتاژ، جریان و توان هم‌زمان بار انجام شود.

برای گزینه‌های بیشتر، دسته منبع تغذیه سوئیچینگ عصرتولز را بررسی کنید. برای تعمیر موبایل یا برد کم‌مصرف، ظرفیت DP6020 معمولاً بیش از نیاز است؛ برای موتور، اینورتر، مبدل و بار قدرت، حاشیه توان و تهویه اهمیت بیشتری دارد.

💰 قیمت و خرید MESTEK DP6020 از عصرتولز

قیمت mestek dp6020 با توجه به موجودی روز، نرخ تأمین و شرایط واردات تجهیزات آزمایشگاهی تغییر می‌کند. مبلغ معتبر برای یک دستگاه با اقلام استاندارد در همین صفحه عصرتولز نمایش داده می‌شود. پیش از سفارش، برق ورودی، جریان واقعی بار، توان پیوسته، کابل خروجی و فضای تهویه را کنترل کنید.

خرید mestek dp6020 زمانی منطقی است که واقعاً به محدوده ۶۰ ولت همراه با جریان تا ۲۰ آمپر نیاز دارید. اگر فقط یکی از این دو ظرفیت لازم است، مدل کم‌توان‌تر می‌تواند اقتصادی‌تر باشد. برای استفاده ایمن، محدودیت جریان را محافظه‌کارانه آغاز کنید و خروجی را مرحله‌ای افزایش دهید.

❓ پرسش‌های متداول

آیا DP6020 همان DP3020 است؟

خیر. mestek dp6020 خروجی ۰ تا ۶۰ ولت و ۰ تا ۲۰ آمپر با توان ۱۲۰۰ وات دارد؛ DP3020 مدل ۳۰ ولت و ۲۰ آمپر با توان ۶۰۰ وات است.

آیا ۶۰ ولت و ۲۰ آمپر هم‌زمان قابل استفاده‌اند؟

حاصل این ترکیب ۱۲۰۰ وات و برابر سقف نامی دستگاه است. کار پایدار در این نقطه به برق ورودی، تهویه، دمای محیط، کابل و رفتار بار وابسته است.

نمایش R چه کاربردی دارد؟

نمایش R مقاومت معادل بار را از روی پارامترهای فعال خروجی نشان می‌دهد و جای اندازه‌گیری مقاومت مدار خاموش با اهم‌متر را نمی‌گیرد.

آیا رابط DB9 یا Remote Sense همراه قطعی است؟

تصویر دقیق منبع این اتصالات را نشان می‌دهد، اما سازنده آن‌ها را گزینه‌های خانواده معرفی می‌کند. اگر ضروری‌اند، نسخه تحویلی و کابل لازم را پیش از خرید استعلام کنید.

برای خروجی ۲۰ آمپر چه کابلی لازم است؟

کابل باید کوتاه، سالم و دارای سطح مقطع و کانکتور متناسب با جریان واقعی باشد. کابل نازک می‌تواند افت ولتاژ و گرمای خطرناک ایجاد کند.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: DP6020
• نوع: منبع تغذیه سوئیچینگ DC تک‌کانال
• خروجی: ۰ تا ۶۰ ولت و ۰ تا ۲۰ آمپر
• توان: حداکثر ۱۲۰۰ وات
• حالت‌ها: CV و CC
• نمایش: ولتاژ، جریان، توان و مقاومت معادل
• کنترل: انکودرهای Fine/Coarse و کلید مستقل خروجی
• ابعاد: ۳۳۰ × ۲۵۰ × ۱۵۵ میلی‌متر
• وزن: حدود ۵ کیلوگرم
• اقلام: یک دستگاه، کابل برق، دفترچه و جعبه کارخانه
